Comment retrouver une gaine enterrée
Lorsqu’il s’agit de localiser une gaine enterrée, la précision est cruciale. Que ce soit pour éviter des dommages lors de travaux ou pour planifier une nouvelle installation, la détection des gaines enterrées nécessite des méthodes fiables et adaptées. Voici un guide pour comprendre les étapes essentielles, les outils requis, et les précautions à prendre sur comment retrouver une gaine enterrée.
- Importance de la détection des gaines enterrées
- Méthodes et outils pour retrouver une gaine enterrée
- Comment retrouver une gaine enterrée : législation et précautions
- Exemples pratiques et solutions professionnelles
- Comment retrouver une gaine telecom bouchée sous terre ?
- Signes indiquant un blocage dans une gaine enterrée
- Inspection vidéo : méthode clé pour localiser une gaine enterrée
- Outils et solutions pour résoudre une gaine bouchée
Importance de la détection des gaines enterrées
Une gaine mal localisée peut rapidement devenir une source de problèmes importants. Prenons l’exemple classique d’un particulier souhaitant installer une piscine dans son jardin. Sans détection préalable, le risque de percer une gaine télécom ou électrique est élevé, entraînant des coûts de réparation significatifs et des interruptions de service. Dans un cadre professionnel, comme un chantier de construction, une mauvaise localisation peut bloquer tout un réseau, perturber les délais, et exposer les travailleurs à des dangers graves, notamment en présence de câbles électriques haute tension. Les gaines enterrées ne sont pas toujours clairement identifiées sur les plans existants, en particulier dans les zones résidentielles anciennes ou lorsque des travaux successifs ont modifié la configuration initiale. Une bonne détection ne se limite pas à localiser une gaine : il s’agit aussi de vérifier son intégrité, sa profondeur et son état général. Dans certains cas, il peut être question de détecter une gaine bouchée, souvent causée par des dépôts ou des objets coincés. Cette situation est particulièrement fréquente avec les fourreaux de télécommunication ou d’eau usée.
Méthodes et outils pour retrouver une gaine enterrée
La détection des gaines enterrées repose sur des technologies avancées et des techniques adaptées à chaque situation. Voici les principales méthodes utilisées.
- Utilisation d’aiguilles détectables
Une aiguille détectable est un outil simple mais efficace pour localiser les gaines non métalliques, souvent utilisées dans les réseaux télécom. Elle consiste en un câble en fibre de verre ou en acier inoxydable inséré dans la gaine, auquel est attaché un fil conducteur permettant d’envoyer un signal détectable par un appareil approprié. Ce principe est idéal pour les fourreaux longs et étroits, comme ceux utilisés pour la fibre optique.
Cependant, cette méthode présente des limites. Si la gaine est bouchée, par exemple par un effondrement ou des débris, l’aiguille peut ne pas progresser. Dans ce cas, il faut envisager d’autres solutions, comme l’inspection vidéo ou l’utilisation de sondes.

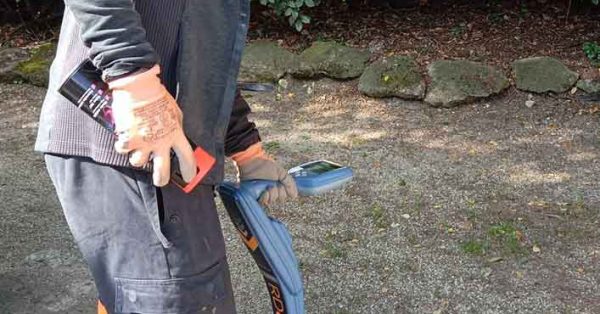

- Recours à des sondes de détection
Les sondes, souvent intégrées à une tête d’aiguille, permettent une localisation précise grâce à un émetteur radio. L’appareil de réception capte le signal pour déterminer l’emplacement exact et la profondeur de la gaine. Cette technique est particulièrement utile lorsque les plans existants ne donnent pas d’informations fiables. Prenons l’exemple d’un réseau électrique enterré dans un jardin. La sonde permettra de repérer une gaine électrique enterrée à plusieurs mètres de profondeur, même en présence d’obstacles comme des racines ou des roches. - Inspection vidéo et équipements spécialisés
Lorsque la localisation classique ne suffit pas, une inspection vidéo peut être réalisée à l’aide de caméras miniatures insérées dans la gaine. Ces systèmes permettent non seulement de confirmer l’emplacement et l’état de la gaine, mais aussi d’identifier des blocages tels que des boues, des câbles emmêlés, ou des points de rupture. Cette méthode est souvent employée pour les gaines bouchées ou endommagées, notamment dans les installations anciennes.
En complément, des outils comme les détecteurs de métaux, les générateurs de signal ou les détecteurs électromagnétiques jouent un rôle clé dans la localisation des gaines métalliques ou équipées de fils conducteurs.
Comment retrouver une gaine enterrée : législation et précautions
Travailler autour de gaines enterrées implique de respecter des réglementations strictes, notamment pour éviter des accidents ou des litiges. En France, la législation impose, par exemple, de faire appel à des professionnels certifiés pour toute intervention sur des réseaux enterrés. Les entreprises spécialisées utilisent des équipements conformes aux normes, garantissant à la fois la sécurité des intervenants et celle des infrastructures.
Une autre précaution essentielle concerne la profondeur d’intervention. Une gaine enterrée peut se trouver à des profondeurs très variables selon son usage : un fourreau télécom est souvent à moins de 80 cm, alors qu’une gaine électrique haute tension peut être enfouie à plus de 1 mètre. Les erreurs de localisation sont ici particulièrement risquées. Si une gaine électrique est perforée, le risque d’électrocution ou d’incendie est réel. De même, un mauvais raccordement à une gaine télécom peut perturber tout un réseau de fibre optique, affectant des dizaines voire des centaines d’utilisateurs.

Exemples pratiques et solutions professionnelles
Pour illustrer l’importance de ces méthodes, imaginons un chantier urbain où une mairie souhaite installer des bornes de recharge pour véhicules électriques. L’intervention nécessite de localiser avec précision les gaines électriques déjà en place, mais aussi de prévoir le passage de nouveaux fourreaux. En utilisant une combinaison de sondes, d’aiguilles détectables et d’inspections vidéo, les techniciens identifient rapidement les zones disponibles et sécurisent les travaux.
Pour les particuliers, un scénario fréquent est celui d’un jardin où la fibre optique doit être installée. Si le regard télécom principal est inaccessible ou si le fourreau est bouché, une entreprise spécialisée intervient pour déboucher le conduit avec des équipements spécifiques, garantissant ainsi le raccordement sans retard.
En conclusion, localiser une gaine enterrée nécessite des outils et des compétences spécifiques. Que vous soyez un professionnel ou un particulier, il est souvent judicieux de faire appel à des experts pour éviter les erreurs coûteuses et assurer la sécurité des interventions.
Comment retrouver une gaine telecom bouchée sous terre ?
Lorsqu’une gaine télécom enterrée est bouchée, les conséquences peuvent rapidement s’accumuler : impossibilité de raccorder un réseau fibre optique, retard dans les travaux, ou perturbation des services existants. Identifier et résoudre ce problème demande des méthodes adaptées et des outils de précision.
Signes indiquant un blocage dans une gaine enterrée
Plusieurs indices permettent de suspecter qu’un blocage affecte une gaine télécom. Un cas fréquent est l’impossibilité de faire passer une aiguille détectable à travers le fourreau. Ce phénomène peut survenir à cause de débris accumulés, de racines ayant pénétré dans la gaine, ou encore d’un écrasement dû à un affaissement du terrain. Un exemple classique est celui d’un propriétaire ayant constaté des ralentissements dans la connexion internet après une tempête. En réalité, la pression exercée par le sol détrempé avait déformé le conduit principal de la fibre optique.
D’autres signaux peuvent inclure des problèmes de raccordement ou une incapacité à établir un lien stable entre deux regards télécom. Un technicien découvrira souvent que le fourreau a été obstrué par des restes de câbles anciens ou des blocs de terre compactée, particulièrement dans les installations anciennes ou mal entretenues. Ces situations nécessitent une intervention spécifique, souvent en recourant à une inspection vidéo.
Inspection vidéo : méthode clé pour localiser une gaine enterrée
L’inspection vidéo est une solution incontournable pour diagnostiquer précisément l’état d’une gaine enterrée. Le processus repose sur l’utilisation d’une caméra miniature montée sur un câble flexible, capable de pénétrer dans les conduits les plus étroits. L’objectif est simple : observer directement l’intérieur de la gaine pour localiser le blocage, évaluer son étendue, et identifier les moyens de le résoudre.
Première étape : préparer l’intervention. Avant toute inspection, il est essentiel de connaître les caractéristiques du fourreau, comme sa profondeur ou sa longueur. Par exemple, un réseau télécom en zone urbaine dense peut contenir des fourreaux complexes, souvent situés à des profondeurs variables selon les trottoirs et les voies de circulation. Les techniciens doivent choisir une caméra adaptée, capable de naviguer dans des conduits étroits tout en offrant une image de haute qualité.
Une fois la caméra insérée dans le conduit, elle est guidée lentement jusqu’à l’obstacle. L’un des avantages de cette méthode est sa capacité à identifier précisément la nature du problème. Supposons qu’un fourreau télécom soit bloqué à cause d’une accumulation de boues : la caméra détectera ce type de blocage, souvent situé dans des zones où l’eau stagne, comme à proximité d’un regard mal scellé. Dans un autre cas, un affaissement du conduit peut être identifié, souvent dû à un écrasement par des travaux précédents ou une surcharge du sol.
L’inspection vidéo offre également une fonction précieuse : la possibilité de mesurer la distance exacte entre l’entrée de la gaine et le point de blocage. Cette donnée simplifie grandement l’intervention, qu’il s’agisse de déboucher la gaine à l’aide d’une sonde à haute pression, d’utiliser une aiguille renforcée, ou même de procéder à une réparation partielle en cas de conduit endommagé.
Outils et solutions pour résoudre une gaine bouchée
Une fois le diagnostic posé grâce à l’inspection vidéo, plusieurs options s’offrent pour déboucher une gaine télécom. L’utilisation d’un furet mécanique est une solution classique pour dégager des obstacles comme des nœuds de câbles ou des racines fines. Dans les cas où les débris sont plus importants, un jet d’eau haute pression peut être utilisé pour nettoyer les conduits en profondeur. Cette technique est particulièrement efficace pour éliminer les boues ou les sédiments accumulés dans des réseaux anciens.
Lorsqu’un blocage est trop complexe pour être retiré par des moyens classiques, il peut être nécessaire de creuser et d’intervenir directement sur la gaine enterrée. Prenons l’exemple d’un chantier où un regard principal France Télécom est inaccessible à cause d’un affaissement du terrain. Dans ce cas, des travaux de terrassement localisés permettront d’accéder au conduit et de procéder à une réparation ou un remplacement.
Pour éviter que de tels blocages ne se reproduisent, les techniciens peuvent également installer des protections supplémentaires, comme des joints d’étanchéité ou des gaines renforcées, réduisant ainsi le risque d’intrusion de racines ou d’eau.
