Détection de réseaux avant travaux sans tranchée

Comprendre les réseaux avant d’engager les travaux

Les réseaux enterrés structurent tout l’environnement d’un chantier. Ils passent sous les routes, les trottoirs, les parkings, les zones d’activité et les terrains privés. Leur présence impose une analyse précise du sous-sol avant travaux.

En zone urbaine, quelques dizaines de centimètres peuvent séparer plusieurs réseaux et canalisations. Dans une même tranchée ancienne, on peut trouver un câble électrique, un fourreau télécom et des canalisations d’eau. En zone rurale, le problème est différent. Les distances sont plus longues, les affleurants sont parfois rares, et les plans peuvent manquer de précision.

Pour un maître d’ouvrage, l’objectif n’est donc pas seulement de « trouver un réseau ». Il faut aussi comprendre son tracé, son environnement et son niveau d’incertitude. Cette précision permet de mieux préparer les travaux à proximité des réseaux. Elle renforce aussi la sécurité du chantier, surtout lorsque plusieurs canalisations se croisent dans une même emprise.

La localisation indique où se trouve l’ouvrage. Le géoréférencement rattache ensuite cette information à des coordonnées fiables. Cette étape devient précieuse pour les plans, les récolements, le SIG, le BIM et les futures interventions.

Choisir la bonne méthode de détection sans fouille

Il n’existe pas une méthode unique pour la détection des réseaux enterrés. Le bon choix dépend du type de réseau, du matériau, de la profondeur et de l’état du terrain. Il dépend aussi des informations reçues après consultation du guichet unique.

La détection électromagnétique reste très utilisée. Elle fonctionne bien sur les réseaux conducteurs. Un générateur envoie un signal. Un récepteur permet ensuite de suivre le tracé du câble ou de la canalisation. Cette méthode est efficace lorsque le réseau est accessible ou lorsqu’un signal peut être injecté.

Le géoradar permet, lui, une lecture différente du sous-sol. Il repère des anomalies sans tranchée. Il est utile pour rechercher des canalisations non conductrices, des fourreaux, des cavités ou des ouvrages mal identifiés. Cependant, son efficacité dépend fortement du sol. Un terrain argileux, humide ou très hétérogène peut compliquer l’interprétation.

Dans le Sud-Ouest, cette réalité du terrain compte beaucoup. Entre Bayonne, les Landes, la Gironde, les Hautes-Pyrénées et les Pyrénées-Atlantiques, les sols changent vite. Deux chantiers proches peuvent donc nécessiter deux approches différentes.

D’autres outils complètent souvent la mission :

• caméra d’inspection avec sonde détectable ;
• aiguille localisable ;
• détecteur électromagnétique ;
• GNSS ou station totale ;
• relevé topographique ;
• marquage-piquetage initial.

Si un branchement de réseau n’est pas trouvé dans la zone d’exploration, il ne faut pas conclure trop vite. Il peut être décalé, obstrué, masqué ou absent des plans. Dans ce cas, il faut élargir la recherche, vérifier les affleurants et recroiser les données. C’est souvent là que l’expérience du terrain fait la différence.

Respecter les obligations avant travaux

La réglementation sur les travaux à proximité des réseaux impose une vraie rigueur. Avant travaux, le maître d’ouvrage doit identifier les exploitants de réseaux concernés. Il doit aussi lancer les démarches adaptées au projet.

Le processus DT-DICT repose notamment sur :

• la déclaration de projet de travaux ;
• la consultation du guichet unique ;
• les récépissés de déclaration de travaux ;
• la déclaration d’intention de commencement de travaux ;
• les informations transmises par les exploitants de réseaux.

Ces étapes permettent d’obtenir les coordonnées des exploitants de réseaux et les plans disponibles. Toutefois, recevoir un plan ne garantit pas une localisation fiable. Certaines canalisations présentent une classe d’incertitude trop large. D’autres ouvrages ne sont pas assez bien documentés.

Dans ce cas, des opérations de localisation ou des investigations complémentaires peuvent être nécessaires. Elles servent à préciser la position des ouvrages avant le commencement des travaux. Le maître d’ouvrage sécurise alors son chantier, mais aussi sa responsabilité.

Le non-respect de ces obligations peut coûter cher. Les sanctions existent, mais le risque sur le terrain est souvent plus grave. Un dommage sur un réseau sensible peut entraîner :

• une évacuation de zone ;
• une fuite ou une coupure ;
• un arrêt de chantier ;
• une réparation urgente ;
• un litige avec l’exploitant ;
• des pénalités financières ;
• une atteinte directe à la sécurité des intervenants.

Imaginez une pelle mécanique qui touche une canalisation de gaz non détectée. Le problème ne concerne plus seulement le planning. Il engage la sécurité des équipes, des riverains et des ouvrages voisins.

Préparer le terrain avec une méthode fiable

Une bonne détection commence avant l’arrivée sur site. Il faut d’abord réunir les plans, lire les récépissés et analyser l’emprise du projet de travaux. Ensuite, il faut identifier les réseaux sensibles, les canalisations à risque et les points de vigilance.

Sur le terrain, l’inspection visuelle reste indispensable. Un regard de visite, une bouche à clé, une armoire, une remontée en façade ou un ancien marquage donnent souvent des indices utiles. Ces détails évitent de traiter la détection comme une simple lecture d’appareil.

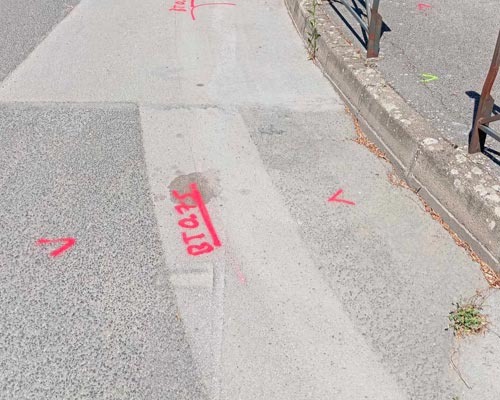

Le marquage-piquetage traduit ensuite les résultats sur le terrain. Il rend les réseaux visibles pour les équipes. Il indique aussi les zones d’incertitude et les points à surveiller. Pour l’exécutant des travaux, cette lecture directe facilite les décisions et renforce la sécurité.

Dans un chantier de voirie, ce marquage évite les erreurs de terrassement. Dans un lotissement, il aide à coordonner les réseaux secs, l’assainissement, l’eau, les télécoms et les canalisations existantes. Ainsi, chaque entreprise travaille avec une information commune.

La vérification doit rester progressive. Une détection électromagnétique peut confirmer un tracé. Un géoradar peut révéler un ouvrage non identifié. Une caméra peut contrôler l’état d’un fourreau ou d’une canalisation. Lorsque le contexte est dense, la collaboration avec un spécialiste devient indispensable.

Obterra intervient justement sur cette chaîne complète :

• détection de réseaux ;
• localisation des ouvrages ;
• géoréférencement des réseaux détectés ;
• relevés topographiques ;
• plans géoréférencés ;
• récolement ;
• cartographie SIG et BIM.

L’objectif est simple : fournir des données fiables, lisibles et exploitables sur chantier. Ces données servent autant à piloter les travaux qu’à garantir la sécurité autour des réseaux et des canalisations.

Gérer les imprévus sans mettre le chantier en danger

Même avec une préparation sérieuse, un chantier peut révéler un réseau non détecté. Dans ce cas, il faut agir avec méthode. La première étape consiste à arrêter les travaux dans la zone concernée. Ensuite, il faut sécuriser le périmètre et informer les parties prenantes.

Il ne faut jamais creuser « pour voir ». Un ouvrage inconnu peut être sensible. Il peut aussi en cacher un autre. Une canalisation non identifiée doit toujours être traitée avec prudence. La bonne démarche consiste à identifier le réseau, à contacter l’exploitant si besoin, puis à mettre à jour les données de terrain.

La communication devient alors essentielle. Maître d’ouvrage, maître d’œuvre, exécutant des travaux, exploitants de réseaux et prestataire doivent partager la même information. Un relevé ou un plan mis à jour évite de reproduire l’erreur lors d’une phase suivante.

Cette rigueur est très utile pour les collectivités et les entreprises de BTP. Elles interviennent souvent sur les mêmes secteurs. Des données fiables aujourd’hui facilitent donc les interventions futures. Elles améliorent aussi la sécurité des prochains travaux à proximité des réseaux.

S’appuyer sur un spécialiste dans le Sud-Ouest

Les moyens de détection les plus fiables sont ceux qui sont adaptés au terrain. Une seule technologie ne suffit pas toujours. Il faut souvent croiser les méthodes, puis confirmer les résultats par le géoréférencement.

La durée d’une mission dépend de plusieurs facteurs :

• taille de l’emprise ;
• nombre de réseaux ;
• qualité des plans ;
• accessibilité du terrain ;
• présence d’ouvrages sensibles ;
• nombre de canalisations à vérifier ;
• besoin de marquage-piquetage.

Une petite intervention peut être rapide. À l’inverse, un projet de voirie avec plusieurs exploitants de réseaux demande une analyse plus complète.

Pour garantir la conformité des travaux, il faut associer plusieurs étapes. Les démarches DT-DICT donnent le cadre. La détection sur le terrain précise la réalité. Le géoréférencement fiabilise les données. Les livrables permettent enfin de piloter le chantier en sécurité.

Obterra accompagne les maîtres d’ouvrage, collectivités, promoteurs, entreprises de travaux et exploitants dans le Sud-Ouest. Nous intervenons notamment à Bayonne, au Pays Basque, dans les Pyrénées-Atlantiques, les Landes, la Gironde et les Hautes-Pyrénées.

Vous avez besoin d’une détection de réseaux avant travaux sans tranchée ? Faites détecter vos réseaux souterrains et aériens, vos canalisations et vos ouvrages sensibles avant le premier coup de pelle. Demandez votre devis personnalisé et gratuit, et sécurisez votre projet avec Obterra.
