Détection tuyau enterré : méthodes, outils et bonnes pratiques pour une localisation fiable

La détection tuyau enterré est une étape cruciale dans tout projet de travaux, qu’il s’agisse d’une rénovation, d’un raccordement, d’une recherche de fuite ou simplement d’un diagnostic réseau en amont de chantier. Sur le terrain, une mauvaise identification d’un réseau enterré peut générer des dégâts matériels, des retards coûteux et des mises en danger sérieuses. Aujourd’hui, les solutions sont nombreuses, mais toutes ne se valent pas. Voici ce qu’il faut savoir pour choisir la bonne méthode, le bon outil, et éviter les erreurs qui coûtent cher.

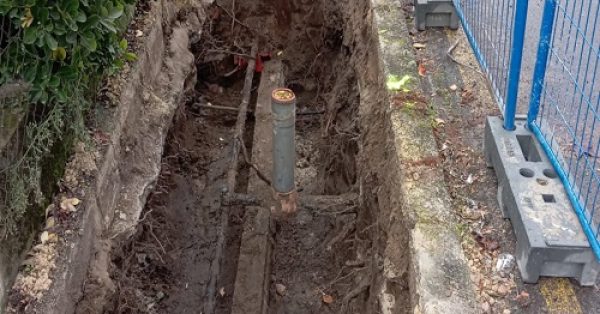

Méthodes et équipements de détection : choisir en fonction du terrain et du type de réseau

Dans la pratique, on ne détecte pas un tuyau d’eau potable comme on localise une gaine électrique ou un regard télécom. Le choix de la méthode repose à la fois sur la nature du réseau, sa profondeur, le matériau, la configuration du terrain et le contexte d’intervention (enrobé, terre nue, zone urbaine dense…). On distingue principalement trois approches : la détection passive, la détection active et la détection directe par inspection.

La détection passive utilise un détecteur de réseau pour capter les signaux émis naturellement par les réseaux conducteurs (ex. : câbles électriques en tension). C’est rapide mais limité aux réseaux émissifs. La détection active, elle, est bien plus fiable : elle repose sur l’envoi d’un signal via un générateur de signal, associé à une aiguille détectable ou une sonde de traçage. Cette méthode permet de tracer précisément une canalisation enterrée non métallique, comme un tuyau PEHD d’eau potable ou une gaine de télécom.

Exemple terrain : pour localiser une canalisation en polyéthylène dans un camping, on insère une aiguille fibre dans la conduite depuis un regard. L’extrémité de l’aiguille est connectée à un générateur de signal qui injecte une fréquence kHz (généralement 33 kHz pour du standard, mais on peut ajuster selon l’environnement). Le détecteur de réseaux capte le signal et permet de suivre le tracé de la conduite au sol. C’est cette combinaison générateur + aiguille traçante + localisateur qui donne les résultats les plus précis.

Le géoradar est aussi une méthode à connaître. Il utilise des ondes radar pour détecter les interfaces entre matériaux, ce qui permet de visualiser des volumes enterrés. Très utile en milieu urbain, sur terrain sec et homogène. Moins pertinent dans des sols humides ou saturés de minéraux.

Comparatif des matériels : Radiodetection et Vivax en tête

Les professionnels s’équipent rarement à l’aveugle. Deux marques dominent le marché : Radiodetection et Vivax Metrotech. Radiodetection propose des détecteurs comme le RD8100, souvent utilisé pour les réseaux conducteurs, mais aussi des gammes plus avancées intégrant des fréquences multiples et des modules GPS pour géoréférencer le tracé. Vivax, de son côté, offre des systèmes comme le vLoc3-Cam, conçu pour la localisation des têtes de caméras dans les canalisations, mais aussi pour tracer avec précision des aiguilles ou sondes.

En pack, ces équipements sont souvent proposés avec leur sac de transport, un générateur de signal, une sonde, et des options comme l’enregistrement des données ou l’affichage sur cartographie. Les modèles à privilégier dépendent du réseau à détecter, mais il faut toujours vérifier leur compatibilité avec les fréquences utilisées, leur autonomie, leur précision de localisation (en profondeur et en latéral), et bien sûr leur prix.

À noter : sur des réseaux non conducteurs comme les canalisations d’eau potable ou d’eaux usées, une aiguille traçante en fibre de verre insérée sur toute la longueur du tuyau permet un traçage précis. Pour les réseaux électriques, on privilégiera la méthode passive ou une connexion directe via pince ampèremétrique sur câble alimenté.

Détection de fuite d’eau : signes, outils et étapes clés

Détecter une fuite eau canalisation demande une approche différente. Avant même d’utiliser du matériel, certains indices doivent alerter : surconsommation d’eau inexpliquée, affaissement localisé du sol, humidité anormale ou pression instable sur un réseau alimenté. Sur le terrain, on commence souvent par un test de pression, puis on passe à la détection acoustique ou à la recherche par gaz traceur si la canalisation est enterrée profondément.

Un outil comme le détecteur de fuite acoustique permet d’écouter le bruit généré par l’eau s’échappant sous pression. Mais cela suppose que le terrain soit calme (pas de circulation) et que la canalisation soit métallique ou proche de la surface. Pour les canalisations plastiques, une sonde avec générateur ou une caméra d’inspection est souvent plus fiable.

Exemple pratique : sur une canalisation eau potable enterrée sous une allée carrossable, l’injection de gaz traceur (azote + hydrogène) permet, avec un détecteur spécifique, de localiser le point de remontée en surface du gaz, donc l’endroit probable de la fuite. Cette méthode est précise, non destructive, et très utilisée sur réseaux sensibles.

Coût d’une détection : à quoi s’attendre selon les cas

Les tarifs varient selon la nature de l’intervention. Une détection réseaux enterrés standard (canalisation connue, localisation simple) coûte en moyenne entre 300 et 600 € HT, selon la zone géographique, la surface à traiter et le matériel utilisé. Pour une détection de fuite d’eau complexe avec caméras, gaz traceur ou inspection complète de plusieurs réseaux, les prix peuvent grimper jusqu’à 900 €, voire plus en cas de diagnostic avec plan de récolement.

Il est important de comparer non seulement les prix, mais aussi les prestations incluses : déplacement, rapport détaillé, marquage au sol, géoréférencement (plan topographique), etc. Une intervention à bas prix sans rapport ni traçage précis peut vite devenir inutile sur un chantier exigeant.

Professionnels, particuliers ou collectivités, il est vivement recommandé de faire appel à un opérateur formé, équipé et certifié. Les erreurs de détection peuvent avoir des conséquences graves : arrachage de câble, pollution, interruption de service, contentieux. Une bonne détection, c’est aussi une bonne assurance chantier.

Détection tuyau enterré : comprendre les types de réseaux, la fréquence optimale et les méthodes non destructives

Sur le terrain, il est aujourd’hui indispensable de pouvoir détecter précisément tous types de réseaux enterrés sans endommager les infrastructures existantes ni perdre de temps en intervention. Que ce soit pour un diagnostic avant travaux, une recherche de fuite ou une cartographie complète, maîtriser les outils et les techniques de détection canalisations enterrées est un levier de sécurité et de rentabilité. Voici ce que tout opérateur terrain, maître d’œuvre ou particulier averti doit savoir.

Quels types de réseaux peut-on détecter efficacement ?

La détection de réseaux enterrés concerne une grande variété d’infrastructures, qu’il s’agisse de réseaux électriques, gaz, eau potable, eaux usées, eaux pluviales, télécommunications, ou fibre optique. Chacun présente des caractéristiques spécifiques, qui vont dicter la méthode à employer. Un réseau conducteur (câble cuivre, acier, fonte) peut être détecté de façon passive si le signal est actif (cas typique d’un câble électrique alimenté). À l’inverse, un tuyau en PEHD ou PVC, comme ceux utilisés en eau canalisation enterrée, nécessite une détection active via générateur de signal ou aiguille traçante.

Par exemple, une canalisation eau potable en plastique enterrée sous une voie carrossable ne pourra pas être localisée avec un détecteur passif. Il faudra injecter une aiguille détectable depuis un regard ou un point de branchement, la connecter à un générateur de signal, et suivre le tracé en surface avec un détecteur réseaux enterres. Ce trio gagnant – générateur signal, aiguille fibre, détecteur réseau – reste la méthode de référence pour la détection de tuyaux non conducteurs.

Pour les canalisations télécom ou fibre optique, on procède de la même manière. Une aiguille fibre verre traçante est insérée dans la gaine vide, puis suivie avec un localisateur. En complément, une sonde radiodétection fréquence peut être fixée à l’extrémité de l’aiguille pour repérer les points précis comme les coudes ou les regards enterrés.

Fréquence optimale : comment choisir le bon kHz ?

Le choix de la fréquence du générateur signal est déterminant pour la qualité de la détection. En pratique, on utilise des fréquences comprises entre 640 Hz et 33 kHz, selon les conditions du sol, la profondeur, la longueur du réseau et l’environnement électromagnétique. Pour faire simple : plus la fréquence est basse, plus le signal pénètre profondément et reste concentré sur le câble. Plus elle est haute, plus elle se propage facilement, même sur des réseaux discontinus, mais avec moins de précision.

Sur une canalisation enterrée de grande longueur, en zone peu polluée électromagnétiquement (ex. : zone semi-rurale), on privilégiera une fréquence basse (ex. : 8,19 kHz). À l’inverse, en milieu urbain dense, pour suivre une aiguille dans une gaine de fibre, une fréquence de 33 kHz est plus adaptée : elle accroche mieux les petites structures et reste lisible malgré les interférences. Certains équipements comme les détecteurs réseaux Radiodetection ou Vivax vLoc permettent de basculer d’une fréquence à l’autre sans interrompre la détection, ce qui est essentiel pour gagner en efficacité.

Pour les cas complexes – gaine partiellement obstruée, terrain mixte ou réseau enfoui à plus de 2 m – on peut aussi utiliser des sondes spécifiques (ex. : sonde 512 Hz, plus puissante en profondeur) ou combiner avec un géoradar, qui scanne en surface les discontinuités du sol, utile notamment en présence de réseaux non référencés.

Détection non destructive : localiser sans creuser

L’un des objectifs principaux de la détection moderne est de localiser les réseaux sans toucher au sol, et donc sans générer de dommages, ni coûts supplémentaires. Les techniques de détection sans excavation sont aujourd’hui fiables, rapides et adaptées à quasiment tous les cas de figure, sous réserve d’un bon matériel et d’un opérateur qualifié.

Prenons un cas concret : dans un lotissement résidentiel, un propriétaire souhaite raccorder son pavillon à la fibre. Le regard télécom est introuvable et aucune trappe n’est visible. Plutôt que de casser le revêtement ou fouiller à l’aveugle, le technicien introduit une aiguille traçante dans la gaine depuis la limite de propriété. En injectant un signal via un générateur, il peut suivre le parcours exact de la gaine en surface avec un pack détecteur réseau. En moins d’une heure, le regard est localisé avec précision, sans aucun dégât.

Autre cas typique : suspicion de fuite eau canalisation dans une résidence. Après coupure de l’alimentation et test de pression, on introduit une sonde ou on injecte un gaz traceur dans la conduite. Le détecteur de gaz permet de repérer l’émanation en surface, généralement dans une fissure ou joint de dallage. Là encore, pas besoin de casser ou de sonder à la pelleteuse.

Ces méthodes préventives évitent des travaux coûteux, protègent les infrastructures et garantissent une intervention rapide et ciblée. Aujourd’hui, la détection canalisations eau, la localisation de câbles électriques, ou la recherche de fuites enterres font partie intégrante de toute préparation de chantier responsable.
