Détection réseaux enterrés

Géoréférencement classe A : méthode, exigences et enjeux concrets

Le géoréférencement classe A n’est pas une formalité. C’est une exigence opérationnelle au cœur des projets d’aménagement et de travaux à proximité des réseaux enterrés. Pour les exploitants de réseaux comme pour les maîtres d’ouvrage, garantir la précision de la localisation des ouvrages enterrés est devenu un impératif réglementaire, mais surtout un gage de sécurité et de fiabilité pour l’ensemble de la chaîne. Ce niveau de précision – exigé notamment dans les zones à forte sensibilité comme les centres urbains, les zones industrielles ou les terrains étroits – repose sur des procédures rigoureuses, des outils spécifiques, et une compréhension fine des contraintes terrain.

La classe A correspond à une incertitude maximale de 50 cm en planimétrie et altimétrie (sur réseau souple). Mais au-delà de la donnée technique, elle incarne une culture de la rigueur. Prenons un exemple concret : lors de la rénovation d’un réseau d’eau potable en secteur urbain dense, le relevé classe A permet non seulement de positionner les canalisations existantes avec fiabilité, mais surtout d’éviter des collisions en phase de travaux, où plusieurs entreprises interviennent en simultané sur des tranches différentes. Un ouvrage mal localisé ou mal renseigné peut entraîner un sinistre majeur, surtout s’il s’agit d’une conduite de gaz ou d’une ligne HTA.

Précision et fiabilité : ce que dit la réglementation, ce que demande le terrain

La réglementation française – en particulier le Code de l’environnement via la réforme anti-endommagement dite « DT-DICT » – impose aujourd’hui une obligation de résultat en matière de précision, avec des classes définies : A, B ou C. Seule la classe A répond aux exigences maximales de sécurité, notamment pour les ouvrages sensibles. Un exploitant est donc tenu de fournir une localisation indiquée exploitant conforme à la classe d’incertitude maximale. En clair : à partir du moment où l’on est sur une zone où des travaux à proximité de réseaux sont envisagés, l’exploitant doit pouvoir fournir une donnée précise, sinon procéder à des investigations complémentaires pour atteindre cette précision. Ces investigations se traduisent par des relevés topographiques géoréférencés en classe A, réalisés au moyen d’outils de détection adaptés : géoradar, détecteurs électromagnétiques, générateurs de signal, mais aussi GPS centimétrique ou station totale pour la phase de mesure. Le choix de la méthode dépend du matériau de l’ouvrage (métallique, plastique, béton), de sa profondeur, de son environnement immédiat (proximité réseaux, ouvrages en superposition), ou encore de la nature du sol (sableux, argileux, rocheux). Un tronçon d’ouvrage est classé A si la localisation est validée par un géoréférencement conforme aux exigences. Cela implique une chaîne complète : détection réseaux enterrés, géolocalisation, et production d’un plan de récolement conforme. C’est cette précision qui autorise ensuite l’exploitation du tronçon comme classe A, et donc la réalisation de travaux à proximité sans risque.

De l’intention de commencement de travaux à l’exécution : un processus sous contrainte

Le processus commence bien avant le premier coup de pelle, avec la déclaration d’intention de commencement de travaux (DICT). Celle-ci engage l’exploitant à fournir une cartographie fiable et conforme. Si les données disponibles ne permettent pas de garantir la localisation des réseaux à la classe A, il est alors de sa responsabilité de déclencher une détection terrain pour mise à jour. Dans le cas contraire, si le maître d’ouvrage décide d’avancer sans vérifier, les risques sont multiples : arrêt de chantier, sinistre réseau, pénalités ou même litiges juridiques.

Un cas classique : une entreprise de VRD intervient sur un parking pour une opération de réfection de voirie. Le plan fourni classe certains réseaux en B, avec une localisation approximative. Le chef de chantier fait appel à un prestataire spécialisé pour une détection complémentaire. Résultat : un réseau de gaz, enterré plus profondément que prévu, est localisé à 60 cm de son emplacement théorique. Sans cette opération, le terrassement aurait généré un accident potentiellement dramatique. Cette opération de mise à jour permet le reclassement en A du tronçon concerné et sécurise le chantier.

Détection et géoréférencement : les outils et leur usage terrain

Les technologies utilisées pour le géoréférencement classe A sont aujourd’hui performantes, mais nécessitent une parfaite maîtrise. Le détecteur électromagnétique reste l’outil de base pour les réseaux conducteurs (BT, HTA, gaz acier), en association avec un générateur de signal. Pour les réseaux non conducteurs (eau potable en PEHD, assainissement gravitaire), le géoradar s’impose, parfois avec inspection caméra pour affiner la position. La combinaison des deux est souvent indispensable, notamment dans les zones à forte densité de réseaux.

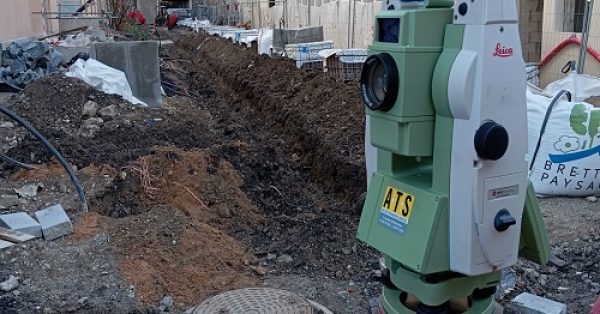

Une fois la détection réalisée, les points caractéristiques sont relevés au GPS centimétrique (RTK) ou à la station totale. C’est cette phase qui permet de générer un plan de récolement en conformité avec le standard PCRS (Plan Corps de Rue Simplifié) et les exigences du guichet unique. Ces données, une fois validées, permettent le reclassement de l’ouvrage concerné dans la gamme classe A, avec une traçabilité complète pour l’exploitant comme pour le maître d’œuvre.

Ce n’est pas une simple formalité documentaire. Ces relevés sont utilisés dans le cadre des récolements, mais aussi pour la gestion patrimoniale des réseaux, la planification de travaux de maintenance, ou l’optimisation des infrastructures. Une mauvaise donnée peut entraîner un surcoût de plusieurs dizaines de milliers d’euros sur un projet urbain ou industriel.

Enjeux spécifiques : ouvrages sensibles, canalisations complexes, zones contraintes

Certaines typologies d’ouvrages imposent un niveau de rigueur encore plus élevé. Les canalisations de transport (gaz, hydrocarbures, eau brute) ou les réseaux haute tension, classés sensibles, exigent systématiquement une détection réseau en classe A avant tout commencement de travaux à proximité. Dans ces contextes, l’exécution de travaux à proximité réseaux repose entièrement sur la fiabilité des données issues du géoréférencement.

De même, dans les zones avec proximité réseaux complexe – par exemple en centre-ville ou en zone industrielle – il n’est pas rare de devoir gérer des ouvrages superposés ou entrelacés. Ici, la seule manière d’éviter les interférences ou les croisements accidentels est de disposer d’un plan précis, mis à jour, avec une localisation validée classe A sur chaque tronçon concerné.

Enfin, les exploitants de réseaux eux-mêmes sont aujourd’hui contraints de faire évoluer leur gestion patrimoniale. La loi impose une montée en gamme progressive vers le géoréférencement classe A pour l’ensemble du parc d’ouvrages. Cela passe par des campagnes de mise à jour, du repérage ciblé sur zones critiques, et un travail de fond sur les bases de données SIG. Les grands exploitants – Enedis, GRDF – sont déjà dans cette dynamique. Les collectivités, elles, doivent suivre, sous peine de voir leurs projets ralentis, voire bloqués.

Le géoréférencement classe A est donc plus qu’une norme : c’est une méthode de travail, un gage de sécurité, et un outil de pilotage. Toute entreprise sérieuse opérant sur ou à proximité de réseaux enterrés doit aujourd’hui maîtriser ses exigences.

Risques, techniques et impacts environnementaux liés à un géoréférencement classe A défaillant

Lorsqu’un chantier démarre sans une localisation fiable des réseaux enterrés, les conséquences peuvent être lourdes, coûteuses et parfois irréversibles. Et cela vaut même pour des ouvrages censés être en classe A. Le simple fait qu’un réseau soit déclaré classe A n’est pas une garantie : si le tronçon d’ouvrage n’a pas été détecté avec les bons outils ou relevé selon les normes en vigueur, la précision est compromise. En clair, un mauvais géoréférencement sur un ouvrage de distribution de gaz ou une canalisation d’eau potable peut mettre en jeu la sécurité des intervenants, des riverains, voire de tout un quartier. Dans les faits, on retrouve encore trop de plans indiquant des réseaux « en A », mais sans trace de la méthode utilisée ni de l’incertitude réelle de localisation. Le terrain, lui, ne pardonne pas.

Travaux à proximité : une mauvaise localisation expose à des risques majeurs

Quand les travaux s’approchent de réseaux enterrés mal localisés, le premier risque, c’est la rupture d’ouvrage. Que ce soit une conduite de gaz, une canalisation de transport d’eau ou un câble électrique HTA, les conséquences peuvent aller de l’interruption de service à l’explosion. Un exemple concret : un chantier de terrassement dans une zone artisanale interrompt par erreur une conduite de gaz classée A, mal géoréférencée. Résultat : évacuation d’urgence, arrêt complet du chantier pendant plusieurs jours, et intervention des services de secours. La cause ? Une incertitude non maîtrisée sur un tronçon qui, sur le papier, était censé être conforme.

Le second risque, c’est le retard de chantier. Lorsqu’un ouvrage est découvert en dehors de la zone prévue, tous les intervenants doivent réadapter leur phasage, parfois faire réaliser une détection réseaux complémentaire, déposer une nouvelle DICT, voire revoir leur plan de pose. À l’échelle d’un projet d’aménagement urbain, cela peut vite représenter plusieurs milliers d’euros perdus par jour.

Enfin, un ouvrage mal géoréférencé peut exposer à des risques juridiques. En cas d’endommagement, la responsabilité peut incomber au maître d’ouvrage si les données fournies n’étaient pas à jour, ou à l’exploitant s’il n’a pas respecté ses obligations réglementaires. Le code de l’environnement est clair : la déclaration d’intention de commencement de travaux engage la responsabilité de chaque partie.

Détection réseaux enterrés : quelles techniques pour garantir une précision de classe A ?

Pour atteindre la précision requise pour classer un tronçon d’ouvrage en A, il ne suffit pas de savoir “où il passe à peu près”. Il faut localiser chaque point caractéristique avec une incertitude maximale de 40 cm, validée par une chaîne de détection et de relevé conforme. Cela implique des outils spécifiques, mais surtout un savoir-faire terrain.

La combinaison la plus efficace reste le détecteur électromagnétique avec générateur de signal, utilisé sur les réseaux métalliques ou conducteurs (gaz, électricité, télécom). Cette méthode permet de suivre avec précision le tracé de l’ouvrage, à condition que le réseau soit accessible et que le signal ne soit pas perturbé. Pour les réseaux en PEHD, béton, ou PVC – typiquement eau potable, eaux usées ou eaux pluviales – c’est le géoradar qui prend le relais. Capable de “voir” sous le sol, il permet de détecter des structures, même non conductrices, avec une précision remarquable. Dans certains cas, une inspection caméra est utilisée pour les réseaux gravitaires, en particulier pour les canalisations anciennes ou à géométrie complexe.

Mais détecter ne suffit pas. Une fois l’ouvrage localisé, il faut le relever avec précision : GPS centimétrique en mode RTK ou station totale selon les contraintes du site. Le tout est ensuite intégré dans un plan géoréférencé, souvent au format PCRS, pour permettre un reclassement du tronçon. Ce plan devient la référence pour les exploitants, les maîtres d’ouvrage et les entreprises de travaux.

Dans des environnements sensibles, comme les sites industriels ou les centres hospitaliers, cette rigueur est impérative. Il n’est pas rare de devoir géoréférencer des réseaux d’éclairage public, de chauffage urbain ou de fibre optique en superposition. Chaque couche doit être validée indépendamment, souvent avec plusieurs technologies croisées, pour garantir une précision conforme à la classe A.

Localisation imprécise : quels impacts environnementaux sur les chantiers ?

Un réseau mal localisé, c’est un risque pour l’environnement. Les exemples ne manquent pas : une canalisation d’eaux usées percée par un engin de chantier, et c’est une pollution directe des sols. Une conduite d’eau brute endommagée en zone naturelle, et c’est tout un écosystème qui peut être impacté. Les ouvrages de transport – qu’il s’agisse de gaz, d’hydrocarbures, ou d’eau non traitée – nécessitent un soin particulier. Leur tracé traverse parfois des zones protégées, des nappes phréatiques ou des terrains agricoles. L’exécution des travaux à proximité de ces réseaux, sans une localisation rigoureuse, expose à des impacts irréversibles sur l’environnement local.

Dans certaines zones sensibles (ZAC, parcs naturels, périmètres de captage), la réglementation impose d’ailleurs des précautions supplémentaires. Il est fréquent que le maître d’ouvrage impose des investigations complémentaires même sur des réseaux censés être déjà en A, afin d’éliminer toute incertitude maximale de localisation. Ce surinvestissement est souvent marginal par rapport aux coûts de dépollution ou de réparation après incident.

On voit également des collectivités locales intégrer le géoréférencement classe A dans leurs exigences de cahier des charges, pour s’assurer que les projets d’aménagement s’inscrivent dans une logique de développement durable. Un plan de récolement non conforme ou une mauvaise exécution des travaux de proximité réseaux entraîne non seulement des surcoûts mais aussi une détérioration de la qualité des infrastructures enterrées. C’est tout le patrimoine de la collectivité qui est en jeu.
