Marquage piquetage AIPR : comprendre l’essentiel
Marquage piquetage AIPR : pratique et réglementation
Concrètement, le marquage piquetage consiste à matérialiser sur le terrain la position exacte des réseaux enterrés avant toute opération d’excavation. Cette pratique est encadrée par une réglementation stricte, intégrée au Code de l’environnement et détaillée dans le guide d’application de la réglementation relative aux travaux à proximité des réseaux (guide technique fascicule 2). La déclaration d’intention de commencement des travaux (DICT), obligatoire, précise le cadre de ces interventions. L’objectif du piquetage est clair : permettre à l’exécutant des travaux d’éviter tout contact accidentel avec les réseaux, assurant ainsi la sécurité sur le chantier et la continuité des services essentiels. Le marquage piquetage n’est pas simplement conseillé, mais obligatoire pour tous travaux réalisés en emprise ou à proximité immédiate des réseaux enterrés, qu’ils soient publics ou privés. Cette obligation découle directement de la réforme anti-endommagement initiée en 2012. Les entreprises de travaux doivent impérativement réaliser un marquage précis avant le démarrage effectif des opérations, sous peine de sanctions importantes allant jusqu’à l’arrêt du chantier, voire des amendes lourdes. Ainsi, la responsabilité du maître d’ouvrage ou du responsable projet est directement engagée en cas de manquement.
AIPR : autorisation indispensable pour les acteurs du terrain
L’AIPR (Autorisation d’Intervention à Proximité des Réseaux) s’inscrit précisément dans cette logique de prévention et de sécurité. Il s’agit d’une certification obligatoire qui concerne trois profils distincts : les opérateurs exécutants (ouvriers sur le terrain), les encadrants (chefs de chantier, conducteurs de travaux), et les concepteurs (chargés d’études, ingénieurs de bureaux d’études). Obtenir cette autorisation nécessite une formation spécifique validée par un QCM officiel, portant notamment sur les techniques de localisation, les risques liés aux différents réseaux et l’application stricte de la réglementation anti-endommagement.
Sur le terrain, un opérateur AIPR est chargé directement du marquage piquetage. Sa responsabilité est lourde : il doit respecter scrupuleusement le code couleur normé pour identifier les types de réseaux. Par exemple, le rouge est réservé aux réseaux électriques, le jaune pour les conduites de gaz, le bleu pour les canalisations d’eau potable, ou encore le vert pour les télécommunications. Cette standardisation facilite la lecture du terrain par tous les acteurs du chantier. Par ailleurs, l’opérateur doit être capable d’identifier les cas spécifiques nécessitant une détection complémentaire, notamment dans les contextes complexes comme en milieu urbain dense ou sur des sites industriels anciens aux multiples réseaux superposés.
Cette démarche méthodique implique une excellente connaissance des sciences topographiques et des techniques modernes de géoréférencement. L’opération de marquage piquetage doit être accompagnée, selon les besoins, par des investigations complémentaires utilisant des détecteurs électromagnétiques, géoradars ou encore des inspections vidéo des canalisations. Ces techniques garantissent une localisation optimale, réduisant ainsi les risques au strict minimum.
Coordination et bonnes pratiques sur le terrain
Pour garantir l’efficacité du marquage piquetage et respecter pleinement la réglementation en vigueur, il est impératif d’adopter certaines bonnes pratiques sur les chantiers. Parmi elles, l’importance de la préparation en amont est primordiale. Le maître d’ouvrage ou le responsable projet doit anticiper suffisamment tôt la réalisation du marquage piquetage, en collaboration étroite avec les bureaux d’études et les entreprises travaux. Cette collaboration assure une coordination efficace et une meilleure gestion des imprévus qui pourraient perturber la bonne exécution du projet.
Par exemple, un chantier de raccordement électrique pour un ERP (établissement recevant du public) dans une ville comme Bordeaux nécessitera une planification détaillée incluant la déclaration préalable aux exploitants des réseaux concernés (Enedis, Orange, ou collectivités locales). La phase de préparation inclut alors une déclaration projet travaux claire et précise, l’obtention des plans détaillés (plans de récolement géoréférencés) ainsi qu’une vérification sur le terrain par un technicien AIPR expérimenté avant toute intervention.
Enfin, un point souvent sous-estimé concerne les références techniques utilisées sur le terrain. Les équipes doivent disposer à tout moment d’une check list actualisée, conforme aux réglementations en vigueur, leur permettant de contrôler régulièrement le bon déroulement des opérations. Cette check list comprendra systématiquement les étapes du marquage piquetage, le respect du code couleur, ainsi que les conditions spécifiques pouvant déclencher une détection complémentaire obligatoire.
Ainsi, la combinaison marquage piquetage – AIPR constitue aujourd’hui une pierre angulaire des travaux en sécurité. L’application rigoureuse de ces principes est essentielle non seulement pour préserver les infrastructures enterrées mais aussi pour garantir la sécurité des opérateurs, des riverains et la continuité des services essentiels. De ce fait, la prise de conscience des maîtres d’ouvrage, bureaux d’études, entreprises et collectivités locales quant à ces responsabilités réglementaires doit rester une priorité absolue. L’expérience montre que les projets les mieux réussis, avec une gestion optimale des risques et des coûts, sont ceux qui intègrent dès leur démarrage ces deux piliers fondamentaux : un marquage piquetage rigoureux et une certification AIPR systématique des intervenants concernés.
Les différents types de piquetage
Le piquetage d’implantation est celui qu’on retrouve le plus souvent sur les opérations de génie civil, de voirie ou de bâtiment. Il permet de transposer sur le terrain les coordonnées issues du plan de projet. En clair, c’est ce qui permet de caler la position réelle d’un mur, d’un bord de chaussée, d’une canalisation ou d’une limite de terrassement. On parle ici de piquets bois, de jalons peints, de clous topographiques, de marques au sol. Ce piquetage est précis, généralement issu d’un levé GNSS ou d’un calage tachéométrique, et il doit être suffisamment lisible et stable pour durer tout au long du phasage. Ce n’est pas un décor temporaire : c’est un repère structurant. Quand il est mal fait ou approximatif, c’est tout le terrassement qui finit à côté.

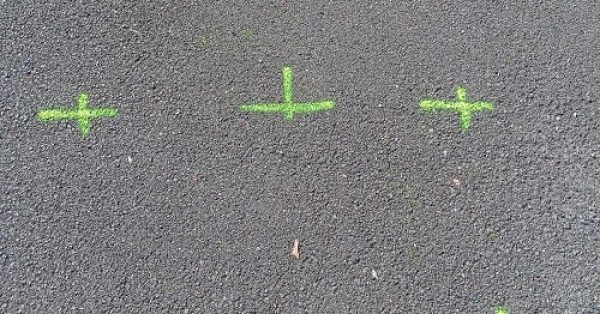

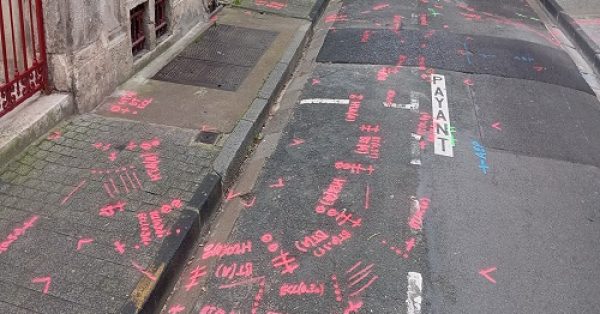

Le piquetage de sécurité, plus connu sous l’expression « marquage-piquetage », est celui qui est réalisé avant toute intervention à proximité de réseaux sensibles, conformément à la réglementation anti-endommagement. On y retrouve les fameuses couleurs codifiées (rouge pour électricité, jaune pour gaz, vert pour télécom, etc.), des traits pleins, des pointillés, des symboles spécifiques. Là, le rôle du piquetage est clair : matérialiser ce qui a été détecté, tracer ce qui est incertain, et protéger physiquement les zones à risque. Ce type de piquetage se fait en lien direct avec les réponses DICT, les plans fournis par les exploitants, les résultats de détection, et souvent des investigations complémentaires. Ce n’est pas un simple geste technique, c’est une formalisation au sol d’un état de connaissance à un instant donné. Et la personne qui le réalise engage sa responsabilité.
Le piquetage de limites concerne principalement les bornages, les divisions parcellaires ou la délimitation d’emprise dans des contextes fonciers sensibles. Ce piquetage est souvent pris en charge par un géomètre-expert, car il engage juridiquement la définition d’une propriété ou d’un domaine public. Ici, on est dans une autre temporalité : les piquets sont scellés, numérotés, parfois fichés en béton, et accompagnés d’un procès-verbal de bornage. Ce piquetage n’est pas modifiable par le chantier, et toute altération engage des responsabilités civiles. Typiquement, on en trouve sur les chantiers en limite de voie publique, dans les projets de lotissement, ou sur les sites industriels.
Le piquetage indicatif, souvent ignoré, est utilisé en phase de reconnaissance ou de repérage préalable. On le rencontre dans des missions de terrain préparatoires : relevés de végétation, positionnement de sondages géotechniques, repères de niveau avant défrichement, etc. Ce piquetage n’a pas de valeur contractuelle ou réglementaire, mais il sert d’appui à la coordination. C’est une forme de balisage temporaire, destinée aux équipes de terrain. Et même s’il est moins encadré, il gagne à être rigoureux, parce que c’est lui qui pose la première lecture spatiale du site.
Qui s’occupe du piquetage ?
Le piquetage d’implantation est généralement effectué par un géomètre ou un technicien topographe qualifié, souvent salarié de l’entreprise de travaux ou prestataire externe. Il est outillé : station totale, GPS centimétrique, logiciel de DAO, niveau optique. Il travaille en relation avec le conducteur de travaux, le maître d’œuvre et parfois les bureaux d’études.
Le marquage-piquetage peut être réalisé par un opérateur AIPR formé, souvent membre de l’équipe travaux. Mais dès que le contexte devient complexe – réseaux profonds, plan ancien, zone sensible – il est préférable de faire intervenir une entreprise spécialisée en détection, qui saura coupler marquage, géoréférencement et levé de récolement.
Le piquetage de limites relève du géomètre-expert. Lui seul a délégation pour établir des limites opposables entre parties.
Enfin, les piquetages indicatifs ou de repérage peuvent être réalisés par tout intervenant du chantier, à condition qu’ils soient identifiés comme tels et non confondus avec des piquetages réglementaires.
Qu’est-ce que l’arpentage ?
Dans l’imaginaire collectif, l’arpentage évoque la boussole et les plans à la main levée. Mais en réalité, il s’agit d’un terme ancien qui désigne l’ensemble des opérations de mesure et de délimitation foncière. C’est l’ancêtre de la topographie moderne. On en parle encore dans les textes légaux pour certaines formalités cadastrales ou actes fonciers. Aujourd’hui, l’arpenteur est devenu géomètre. Il utilise des instruments de haute précision, des référentiels géodésiques et des outils de calcul puissants. Mais l’intention reste la même : décrire, mesurer et fixer une réalité physique sur le terrain.
Prenons un exemple de confusion fréquente : un maître d’ouvrage demande à son entreprise de faire un « arpentage du terrain » avant travaux. Ce qu’il entend, c’est souvent un levé topographique. Ce que l’entreprise comprend parfois, c’est un repérage grossier. Et ce qui est livré au final est un plan sans calage, sans altimétrie, sans précision. Résultat : l’implantation est bancale, les réseaux tombent dans les pentes, les volumes ne collent plus. D’où l’importance de nommer correctement les choses : un piquetage n’est pas un arpentage. Un relevé GPS n’est pas un plan géoréférencé. Et un marquage au sol n’a de valeur que s’il est fiable et interprété par des gens formés.
