Détection par géoradar : précision, sécurité et conformité
La détection par géoradar est aujourd’hui l’une des méthodes les plus fiables pour localiser les réseaux enterrés. Le géoradar est utilisé dans le génie civil, les travaux publics ou la préparation de chantiers privés. Cet équipement permet de cartographier ce qui se trouve sous la surface du sol sans creuser. Dans le Sud-Ouest (64,40,33,65), Obterra met cette technologie au service des maîtres d’ouvrage, entreprises et collectivités pour sécuriser leurs travaux avant toute intervention.
Comment fonctionne un géoradar ?

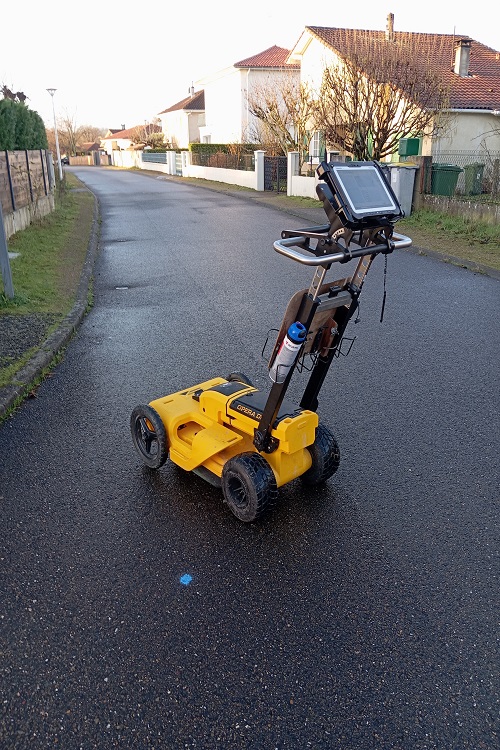

Le géoradar, ou radar de sol, repose sur l’émission d’ondes électromagnétiques dans le sol. Ces ondes, envoyées par une antenne, se propagent à travers les différentes couches jusqu’à rencontrer un matériau au contraste diélectrique différent : canalisation, câble électrique, gaine, ou cavité. À chaque rencontre, une partie du signal est renvoyée vers la surface, captée par le détecteur et transformée en données visuelles.
Ces signaux forment un radargramme que le technicien interprète pour identifier la profondeur, la forme et la nature du réseau détecté. L’expérience est ici essentielle : lire un profil géoradar demande de savoir reconnaître les échos parasites, les interférences et les variations liées à la composition du sol. Sur un chantier urbain, la densité de réseaux peut créer des croisements de signaux ; c’est là que l’expertise d’un professionnel prend tout son sens.
La propagation dépend fortement du type de sol. Dans un terrain sableux sec, les ondes pénètrent profondément, parfois jusqu’à 5 mètres. Dans une zone argileuse du Sud-Ouest, saturée d’eau, la profondeur utile se réduit. Le professionnel adapte alors la fréquence de l’antenne : plus la fréquence est élevée, plus la précision est fine, mais moins la pénétration est importante.
Pourquoi choisir la détection par géoradar ?
Sur le terrain, le géoradar intervient dans des contextes variés. Lors d’un projet de rénovation urbaine, cette technologie permet de localiser des canalisations anciennes non répertoriées, évitant un dévoiement coûteux. Dans un chantier de génie civil, le radar de sol peut, par exemple, détecter un réseau haute tension oublié dans les plans d’origine. Le géoréférencement de ces réseaux enterrés permet de sécuriser le creusement et de planifier les travaux sans interruption.
Dans les projets publics, le géoradar est utilisé pour la maintenance et la réhabilitation des réseaux d’eau et d’assainissement. Pour les particuliers, il s’avère utile avant la création d’une piscine, d’une extension ou de tout aménagement nécessitant des travaux de terrassement. Dans les Landes ou les Pyrénées-Atlantiques, Obterra accompagne ces projets en adaptant la méthode de détection au terrain local.
Précision et polyvalence
Le géoradar détecte tous types de réseaux, qu’ils soient métalliques ou non : canalisations en PVC, conduites d’eau potable, câbles électriques, gaines de fibre optique ou réseaux d’assainissement. Contrairement à la détection électromagnétique, limitée aux câbles conducteurs, le radar de sol offre une vision complète du sous-sol. C’est un atout majeur sur les chantiers mixtes où plusieurs types de réseaux coexistent.
Rapidité d’exécution
L’intervention se fait sans excavation. En une journée, une équipe expérimentée peut scanner plusieurs milliers de mètres carrés. Les données sont géoréférencées avec précision grâce à un GPS couplé au géoradar, ce qui permet une intégration directe dans les plans de cartographie des réseaux. Obterra fournit ainsi une cartographie exploitable immédiatement, compatible avec les obligations DT-DICT.
Sécurité accrue
Un chantier bien préparé, c’est un chantier sans incident. La détection par géoradar réduit considérablement les risques de rupture de conduites de gaz, de câbles électriques ou de fuites d’eau. Dans les zones urbaines denses de Bordeaux ou Bayonne, où les réseaux se superposent souvent, cette prévention est indispensable. Une erreur de creusement peut coûter des milliers d’euros, voire entraîner un arrêt de chantier.
Limites et conditions d’utilisation du géoradar
Comme toute technologie, le géoradar a ses contraintes. Le coût d’une détection dépend de plusieurs facteurs : superficie à couvrir, complexité du sol, nombre de réseaux à identifier et accessibilité du site. En moyenne, le prix varie entre 350 € et 900 € par jour d’intervention, selon la configuration et les besoins de cartographie.
Les sols très humides ou riches en argiles limitent la profondeur de pénétration des ondes électromagnétiques. Dans ces cas, le géoradar est souvent combiné à d’autres outils : détecteur électromagnétique, aiguille détectable, inspection caméra. Cette approche multi-technique, maîtrisée par Obterra, garantit la fiabilité du relevé, même dans les environnements les plus complexes.
Le matériel utilisé influe également sur la qualité du résultat. Les appareils modernes à double fréquence permettent de balayer simultanément plusieurs profondeurs, tandis que les antennes remorquées facilitent la détection sur grands linéaires. L’entretien régulier du matériel, la calibration et l’expérience de l’opérateur jouent un rôle déterminant dans la précision des mesures.
Géoradar et autres méthodes de détection
La détection électromagnétique repose sur l’induction d’un signal dans un câble ou une aiguille détectable. Elle est efficace pour les réseaux métalliques ou équipés d’éléments conducteurs, mais inopérante sur les canalisations en PVC ou PEHD. L’inspection caméra, quant à elle, permet une exploration visuelle directe, idéale pour les conduites accessibles mais limitée aux tronçons visitables.
Le géoradar offre un compromis unique entre précision, rapidité et non-intrusivité. En revanche, son efficacité dépend de la nature du sol et de la compétence de l’opérateur. Dans les faits, la méthode la plus fiable reste la combinaison des approches : géoradar, détection électromagnétique, marquage au sol et géoréférencement. C’est cette approche intégrée qu’Obterra applique systématiquement sur ses chantiers.
Bonnes pratiques pour une détection par géoradar réussie

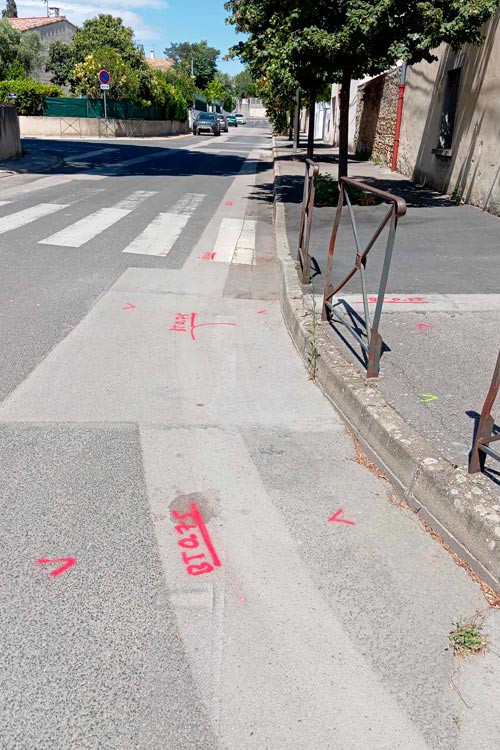

Avant toute intervention, la consultation des plans existants (DT, DICT, cadastre) sont indispensables. La planification doit inclure la nature du sol, le type de réseaux attendus et les contraintes de circulation. Sur site, le marquage-piquetage est réalisé après détection pour matérialiser les réseaux détectés. Ces repères visuels, complétés par une cartographie numérique, servent de référence tout au long du chantier.
Les professionnels du BTP savent qu’une journée de détection bien menée évite des semaines de retard. Les coûts liés à la réparation d’un réseau endommagé dépassent largement ceux de la détection initiale.
Coûts d’une détection par géoradar et facteurs de variation
Le tarif d’une détection par géoradar dépend principalement de quatre paramètres :
- la surface à analyser ;
- la densité de réseaux à localiser ;
- l’intégration d’un levé topographique ;
- le traitement des données (simple localisation ou cartographie géoréférencée complète).
Les prestations de base commencent autour de 350 € HT, pour des interventions ponctuelles sur terrain simple, et peuvent atteindre 1 200 € HT par jour pour des levés complexes nécessitant plusieurs technologies. Obterra propose des devis personnalisés selon la nature du projet et le niveau de détail souhaité.
Détection par géoradar : contactez Obterra
La détection par géoradar s’impose comme une méthode incontournable pour anticiper les contraintes souterraines et garantir la sécurité des travaux. Son efficacité repose sur la précision du matériel, la compétence de l’opérateur et l’interprétation rigoureuse des données. Dans le Sud-Ouest (64,40,33,65), Obterra intervient avec une approche technique complète : géoradar, géoréférencement, marquage-piquetage et cartographie des réseaux détectés.
Faire appel à un expert, c’est gagner du temps, éviter les litiges et assurer la conformité réglementaire. Demandez dès aujourd’hui votre devis de détection par géoradar et sécurisez vos projets.
