Expert détection de réseau : sécurité et conformité

Faire appel à un expert détection réseau permet de sécuriser vos travaux avant toute fouille, tranchée ou réhabilitation. La détection ne se limite pas à l’utilisation d’un appareil. Elle repose sur une méthode complète : analyse des plans, lecture du site, choix des techniques adaptées, marquage et restitution de données exploitables.

Obterra accompagne les entreprises de travaux publics, les collectivités, les maîtres d’ouvrage et les gestionnaires de patrimoine dans la localisation fiable des ouvrages enterrés.

Nous réalisons des prestations de détection et de géoréférencement conformes aux normes NF S 70-003-2 et NF S 70-003-3. Grâce à une approche rigoureuse et opérationnelle, vos projets gagnent en sécurité, en conformité et en efficacité dès la phase amont.

Demandez un devis

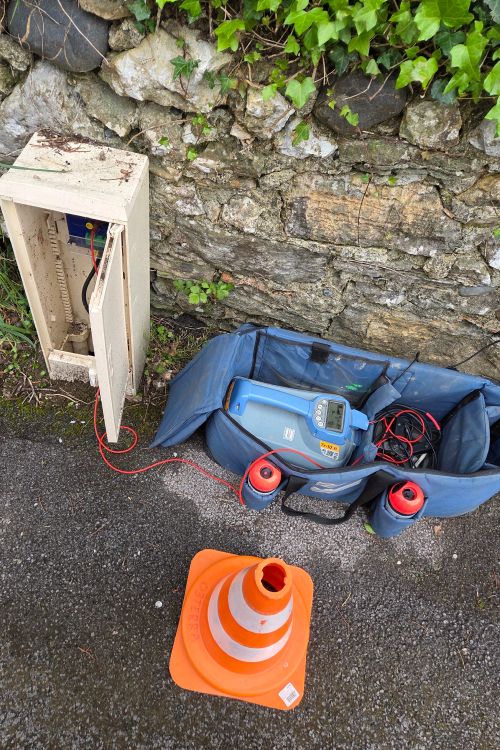

Expert détection de réseau.

Quel est le rôle de la détection de réseaux ?

Avant d’ouvrir le sous-sol, il est essentiel de savoir où passent les câbles, conduites et canalisations. Une donnée imprécise peut provoquer une casse, un retard ou un risque pour les équipes. La détection de réseaux vise à localiser les ouvrages enterrés avant les travaux. Elle peut concerner plusieurs infrastructures :

  • câbles électriques ;
  • conduites de gaz ;
  • canalisations d’eau potable ;
  • collecteurs d’assainissement ;
  • fourreaux télécoms ;
  • éclairage public ;
  • équipements privés sur site industriel ou immobilier.

Ces ouvrages ne sont pas toujours bien documentés. Parfois, les plans sont anciens. Dans d’autres cas, les installations ont été modifiées au fil du temps.

Cette mission intervient souvent en phase préparatoire. Elle permet de confirmer la présence d’un ouvrage. Elle aide aussi à préciser son tracé, ses points singuliers et ses zones d’incertitude.

Ensuite, les données peuvent être géoréférencées. Elles deviennent alors exploitables dans plusieurs supports :

  • plan de la zone ;
  • SIG ;
  • dossier de consultation ;
  • plan de récolement ;
  • base patrimoniale ;
  • fond de plan de type PCRS.

Chaque ouvrage impose toutefois une approche spécifique. Un câble électrique ne se détecte pas comme une conduite en PVC. De même, une canalisation métallique ne réagit pas comme un fourreau télécom.

Ainsi, l’expertise consiste à adapter la méthode. Elle tient compte du matériau, de la profondeur, de l’accès et de l’environnement.

Pourquoi détecter les réseaux avant travaux ?

La détection de réseaux enterrés sert à sécuriser le projet. Elle permet d’anticiper les risques avant l’arrivée des engins.

Une localisation imprécise peut provoquer plusieurs difficultés :

  • fuite de gaz ;
  • rupture de câble électrique ;
  • coupure de fibre optique ;
  • fuite d’eau ;
  • casse sur une canalisation ;
  • retard de planning ;
  • litige avec un exploitant ;
  • reprise coûteuse.

Pour une entreprise de travaux publics, ces imprévus pèsent lourd. Ils mobilisent des équipes, des engins et du temps supplémentaire. De plus, ils peuvent réduire la rentabilité de l’opération.

Pour une collectivité, le risque est aussi opérationnel. Un dommage peut perturber les usagers. Il peut interrompre un service ou retarder un projet public.

Pour un maître d’ouvrage, les conséquences sont également importantes. Une casse peut engager des responsabilités. Elle peut aussi créer des coûts non prévus.

Avec Obterra, les ouvrages sont recherchés, repérés et contrôlés. Puis les résultats sont intégrés dans un livrable exploitable.

Ainsi, les équipes savent où agir. Le conducteur de travaux dispose d’informations concrètes. Enfin, le maître d’ouvrage limite les mauvaises surprises.

Identification des réseaux concernés par votre projet

Sur une même zone de travaux, plusieurs infrastructures peuvent coexister. Certaines sont sensibles. D’autres sont moins visibles ou moins bien connues.

Obterra intervient sur les ouvrages courants comme sur les équipements à fort enjeu de sécurité.

Réseaux électriques

Les câbles électriques enterrés demandent une localisation précise. Un câble mal repéré peut provoquer une coupure. Il peut aussi créer un arc électrique ou arrêter immédiatement les opérations.

La détection électromagnétique aide à qualifier le tracé. Elle se complète avec l’analyse des plans, des affleurants et des observations sur site.

Sur des travaux de voirie, cette étape évite des erreurs d’implantation. Par exemple, elle peut empêcher la création d’un massif béton au mauvais endroit. Elle limite aussi les reprises coûteuses pendant l’exécution.

Réseaux de gaz

Les conduites de gaz exigent une vigilance particulière. Une fuite peut avoir des conséquences graves pour les équipes, les riverains et les infrastructures voisines.

La recherche de ces ouvrages réduit l’incertitude avant toute fouille. Selon le contexte, Obterra peut mobiliser plusieurs moyens :

  • lecture des plans ;
  • détection électromagnétique ;
  • géoradar ;
  • repérage des branchements ;
  • observation des affleurants.

Chaque projet demande une analyse dédiée. Une conduite ancienne ne se détecte pas comme une installation récente. Le matériau, la profondeur et l’accessibilité changent la méthode.

Réseaux d’eau et d’assainissement

Les conduites d’eau potable, d’eaux usées et d’eaux pluviales passent souvent près des infrastructures d’énergie. Une fuite peut fragiliser une chaussée. Elle peut aussi retarder les travaux ou endommager d’autres ouvrages.

Les caméras d’inspection sont alors très utiles. Les sondes détectables le sont également. Elles permettent de suivre le cheminement réel d’une canalisation.

Ces outils aident aussi à comprendre un regard masqué, déplacé ou difficile d’accès.

Réseaux télécoms et fibre optique

Les fourreaux télécoms et les câbles de fibre optique sont très présents en milieu urbain. On les trouve aussi dans les zones d’activité et les opérations d’aménagement.

Une coupure peut perturber des usagers, des entreprises ou des services publics. Leur localisation demande donc une attention particulière.

Obterra analyse les plans, les chambres, les regards et les indices visibles. Cette approche fiabilise le tracé avant les travaux.

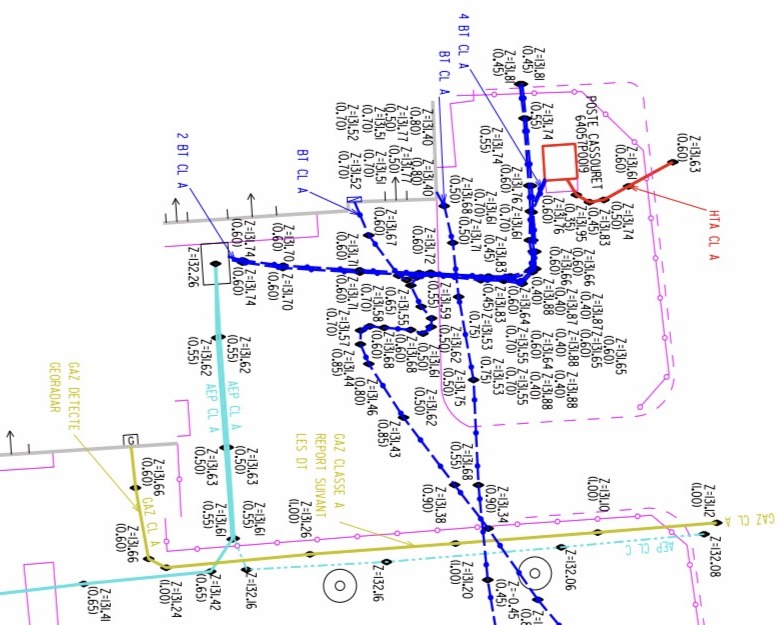

Expert détection de réseau : plan.

Comment se déroule une mission de détection de réseaux ?

Une mission fiable suit une progression claire. Obterra ne se limite pas à une mesure ponctuelle. La prestation repose sur plusieurs étapes complémentaires.

1. Analyse documentaire

La détection commence avant le déplacement sur site. Le prestataire étudie les documents disponibles.

Cette préparation peut inclure :

  • plans existants ;
  • récépissés ;
  • informations exploitants (DT-DICT) ;
  • emprise du projet ;
  • données transmises par le maître d’ouvrage ;
  • contraintes connues sur le site du projet.

Cette étape permet de comprendre la zone à étudier. Elle aide aussi à repérer les ouvrages attendus et les points de vigilance.

Ensuite, l’expert prépare sa stratégie. Il évite ainsi les recherches dispersées. Il choisit aussi les moyens les plus adaptés.

2. Reconnaissance du site

Sur place, l’expert observe les indices visibles. Cette lecture complète l’analyse documentaire.

Il vérifie notamment :

  • affleurants ;
  • regards ;
  • chambres ;
  • coffrets ;
  • émergences ;
  • branchements ;
  • avaloirs ;
  • tampons.

Ces éléments permettent de comparer les plans avec la réalité du site. En rue dense, les infrastructures enterrées se croisent souvent. Elles peuvent aussi se superposer dans un espace très réduit.

Ainsi, l’observation reste indispensable. Elle évite les approximations et oriente les mesures.

3. Détection sur site

Après la préparation, Obterra choisit les techniques adaptées. Le choix dépend du type d’ouvrage, du matériau et de l’environnement.

L’objectif est simple : croiser les sources. Un bon prestataire ne s’appuie jamais sur un seul indice. Il compare les documents, les observations et les mesures.

Cette méthode renforce la fiabilité des données. Elle permet aussi de signaler les limites éventuelles.

4. Marquage au sol

Lorsque les ouvrages sont localisés, le marquage au sol les rend visibles. Il donne aux équipes une lecture directe avant l’ouverture.

Ce marquage facilite plusieurs actions :

  • organiser les fouilles ;
  • identifier les zones sensibles ;
  • adapter les méthodes d’exécution ;
  • guider les opérateurs ;
  • sécuriser les abords des ouvrages.

Cependant, le marquage ne remplace pas l’analyse. Il traduit les résultats obtenus sur site. Il doit donc rester clair, cohérent et adapté aux travaux prévus.

5. Contrôle et restitution

Le contrôle vérifie la cohérence des résultats en les reportant sur tablette via un logiciel conforme. Il aide aussi à signaler les incertitudes restantes.

Ensuite, Obterra produit des livrables clairs. Selon la mission, ils peuvent comprendre :

  • plans de synthèse ;
  • tracés détectés ;
  • points singuliers ;
  • relevés géoréférencés ;
  • tronçons non détectés ;
  • limites de méthode ;
  • incertitudes résiduelles.

Ces documents aident le maître d’ouvrage à comprendre les résultats. Ils permettent aussi à l’entreprise de travaux d’optimiser son organisation.

Par ailleurs, les données peuvent enrichir un SIG. Elles peuvent aussi alimenter un plan de récolement, une base patrimoniale ou un fond de plan de type PCRS.

Les techniques de détection utilisées sur le terrain

Le choix des outils dépend de plusieurs critères. Il varie selon la nature de l’ouvrage, sa profondeur, son accessibilité et les conditions du site.

Détection électromagnétique

La détection électromagnétique fait partie des méthodes les plus utilisées. Elle permet de suivre certains ouvrages conducteurs. Elle fonctionne aussi sur des installations équipées d’un traceur.

L’opérateur peut travailler en mode passif ou actif. Le mode actif offre souvent une meilleure maîtrise. En effet, il permet d’envoyer un signal sur un ouvrage identifié, lorsque l’accès le permet.

Géoradar

Le géoradar offre une méthode non intrusive. Il ausculte le sous-sol sans fouille. Il peut repérer certains ouvrages conducteurs ou non conducteurs.

Cependant, son efficacité dépend fortement des conditions. Un sous-sol argileux, humide ou très encombré peut limiter les résultats. À l’inverse, un environnement favorable facilite la lecture des anomalies.

L’expérience de l’opérateur reste donc essentielle. Elle permet d’interpréter les signaux avec justesse.

Détection avec aiguille et sonde

La sonde constitue une autre solution. Elle est introduite dans une canalisation accessible. Ensuite, son signal est suivi depuis la surface.

Cette méthode est utile pour les ouvrages difficiles à localiser autrement. Elle convient notamment à certaines conduites non conductrices.

Inspection caméra et détection acoustique

L’inspection caméra permet de visualiser l’intérieur d’une canalisation. Elle aide à comprendre son cheminement réel.

La détection acoustique ou vibratoire peut compléter l’analyse. Elle repose sur la transmission d’un signal ou d’une vibration. Elle peut être pertinente selon le matériau et l’environnement.

Une méthode adaptée à la réalité du terrain

Chaque site présente ses propres contraintes. En centre-ville, le sous-sol est souvent dense. Les ouvrages se croisent, se superposent et se confondent parfois.

En zone rurale, les difficultés sont différentes. Les repères peuvent manquer. Les distances sont parfois plus importantes. Les plans peuvent aussi être incomplets.

Sur un site industriel, les installations privées demandent une attention particulière. Elles ont parfois été déplacées, prolongées ou modifiées. Leur cartographie n’est pas toujours à jour.

L’expert doit donc observer, comparer et interpréter. Il analyse les affleurants, les chambres, les regards, les coffrets et les émergences. Puis il adapte ses outils au contexte réel.

Cette capacité d’adaptation fait la différence. Elle réduit les incertitudes. Elle améliore aussi la qualité des informations transmises aux équipes.

Quand faire intervenir un expert en détection de réseaux ?

Un expert doit être sollicité dès qu’un chantier se situe près d’ouvrages enterrés. Cette précaution concerne de nombreuses opérations :

  • terrassements ;
  • travaux de voirie ;
  • extensions d’infrastructures ;
  • réhabilitations ;
  • aménagements urbains ;
  • viabilisations ;
  • rénovations de bâtiments ;
  • opérations immobilières.

La détection peut aussi être réalisée avant un appel d’offres travaux. Les candidats disposent alors de données plus fiables. Ils peuvent mieux anticiper les contraintes du site.

Les gestionnaires de patrimoine peuvent également y recourir. Cette démarche améliore la connaissance des ouvrages existants. Elle facilite ensuite les futures opérations.

Plus la mission est lancée tôt, plus elle est efficace. Elle permet d’anticiper les contraintes. Elle limite aussi les reprises et les arrêts de travaux.

Choisir un expert en détection de réseaux

Le choix d’un expert ne doit pas reposer uniquement sur le prix. Une donnée imprécise peut coûter bien plus cher qu’une prestation bien menée.

Il faut regarder plusieurs critères :

  • expérience de l’entreprise ;
  • certifications disponibles ;
  • qualité de la méthode ;
  • précision des livrables ;
  • compréhension des contraintes du chantier ;
  • capacité à dialoguer avec les acteurs du projet.

Un expert apporte une réponse technique. Mais il doit aussi fournir une information opérationnelle. Cette donnée doit aider à décider, organiser et sécuriser.

Obterra met cette exigence au service des professionnels. L’entreprise intervient avec rigueur, réactivité et précision. Elle aide ses clients à préparer leurs travaux avant l’ouverture du sous-sol.

Expert détection réseau : sécurisez votre projet avec Obterra

La détection des réseaux est bien plus qu’une étape technique. Elle protège les équipes, les ouvrages et les responsabilités de chacun. Elle permet aussi de mieux préparer les travaux.

Avant d’engager une pelle, une tranchée ou une réhabilitation, il faut connaître le sous-sol. Cette connaissance donne aux équipes une base fiable. Elle permet aussi d’avancer avec méthode.

Obterra accompagne les entreprises de travaux publics, les collectivités, les maîtres d’ouvrage et les professionnels de l’immobilier. Grâce à son expertise en détection et en géoréférencement, elle fiabilise les données et sécurise les projets dès la phase amont.

Vous recherchez un expert détection réseau certifié ? Obterra réalise des prestations de détection et de géoréférencement conformes aux normes NF S 70-003-2 et NF S 70-003-3, dans le cadre de la réglementation anti-endommagement des réseaux. Contactez-nous pour obtenir un avis technique, fiabiliser vos données et avancer avec précision.
