Marquage-piquetage avant travaux : matérialiser les réseaux enterrés
Le marquage-piquetage avant travaux consiste à matérialiser au sol les réseaux présents dans l’emprise d’un chantier avant toute intervention. Cette étape permet de rendre visibles les ouvrages souterrains : eau, électricité, gaz, télécommunications ou encore éclairage public. Elle s’appuie sur les plans, les récépissés de DT et de DICT, la détection des réseaux et, lorsque cela est nécessaire, le géoréférencement.
Ainsi, les équipes disposent d’une information claire sur le terrain. Elles peuvent intervenir en sécurité à proximité des réseaux enterrés. Le risque d’accident est aussi fortement réduit.
Obterra utilise du matériel à la pointe de la technologie et met son expertise à votre service. Demandez votre devis gratuit pour la réalisation d’un marquage-piquetage fiable et conforme.
Pourquoi le marquage-piquetage avant travaux est indispensable ?
Sur un chantier, un plan donne une première indication. Pourtant, le terrain peut révéler autre chose.
Une canalisation peut avoir été posée avec un léger décalage. Un branchement peut ne pas figurer sur les plans. Parfois, un regard a été recouvert après des travaux de voirie.
Le marquage-piquetage limite donc l’écart entre le dossier technique et la réalité du sol.
Concrètement, il transforme une donnée technique en repère visible. Le conducteur de travaux, le maître d’ouvrage et les équipes terrain peuvent alors agir avec plus de précision.
De plus, cette étape facilite la coordination sur site. Chaque intervenant comprend mieux les contraintes présentes dans l’emprise du chantier.

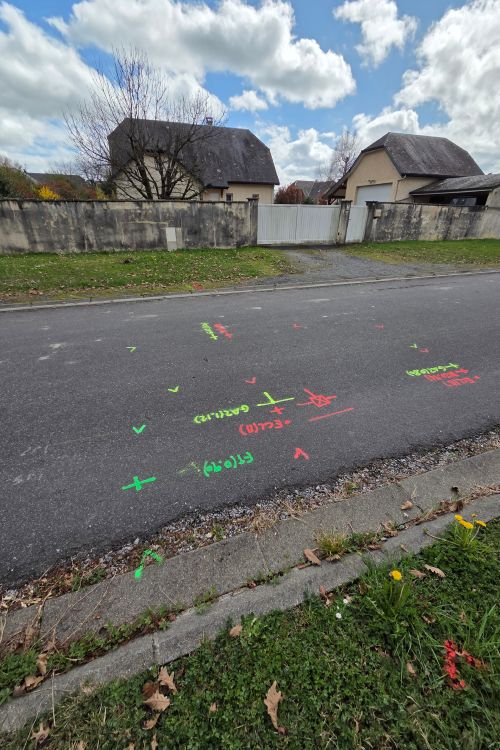

Rendre les réseaux visibles sur le chantier
Le marquage correspond au tracé réalisé à la bombe de peinture au sol.
Le piquetage sert, quant à lui, à matérialiser des points précis. Il devient utile lorsque le marquage au sol n’est pas assez visible ou durable. Cette situation se présente souvent dans les cas suivants :
- terrain meuble ;
- accotement en bord de route ;
- zone végétalisée ;
- secteur où les repères risquent d’être effacés.
Dans tous les cas, l’objectif reste le même. Il faut indiquer clairement la présence, le tracé et la nature des réseaux avant le début des travaux.
Le marquage-piquetage ne sert donc pas seulement à « dessiner » un réseau. Il transmet une information directement exploitable.

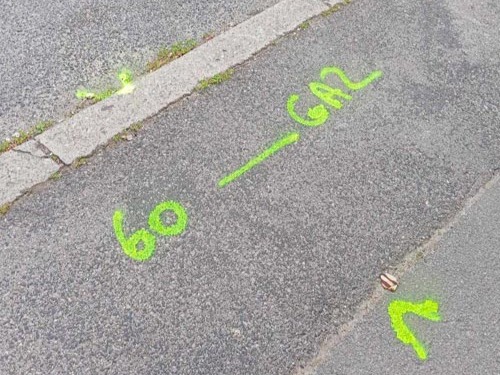

Par exemple, un trait rouge sur l’enrobé doit être compris sans hésitation. Un repère bleu en bordure de tranchée doit aussi être lisible. Enfin, un piquet placé sur un point singulier doit guider les équipes avec précision.
Les risques d’un marquage-piquetage mal réalisé
Un marquage-piquetage absent ou imprécis expose le chantier à des risques importants.
Les conséquences peuvent être lourdes :
- rupture de canalisation ;
- fuite de gaz ;
- endommagement électrique ;
- coupure de fibre optique ;
- interruption de service ;
- arrêt complet du chantier ;
- litige entre les acteurs du projet.
Dans les travaux à proximité des réseaux, quelques centimètres suffisent parfois. Une opération simple peut alors devenir un incident majeur.
C’est pourquoi la précision du marquage reste déterminante. Elle protège les équipes et sécurise l’ensemble de l’intervention.
Marquage-piquetage avant travaux : respecter la réglementation DT-DICT
La réglementation relative au marquage-piquetage vise à prévenir les dommages aux réseaux.
Avant les travaux, le responsable de projet fait une demande de DT (Décalaration de travaux) à l’exploitant de réseaux concerné par le chantier. Ensuite, l’exécutant des travaux réalise une DICT (déclaration de commencement des travaux) avant le démarrage du chantier. Lorsque le responsable de projet est aussi exécutant de travaux – comme c’est parfois le cas chez Obterra – il réalise une DT-DICT conjointe.
Les DT-DICT permettent d’obtenir les informations disponibles auprès des exploitants de réseaux. Ces démarches servent également à déterminer si le site des travaux nécessite une détection de réseaux supplémentaire.
La DT et la DICT donne un cadre administratif, conforme et technique. Le marquage-piquetage apporte, lui, un repère opérationnel et sécurise davantage les interventions.
Autrement dit, il ne suffit pas de lire un plan. Il faut aussi identifier tous les réseaux présents dans l’emprise du chantier et les matérialiser au sol.
Cette matérialisation devient indispensable sur les chantiers complexes. Elle l’est encore plus en présence de :
- réseaux enterrés ;
- affleurants visibles ;
- installations sensibles ;
- zones d’incertitude.
Le marquage-piquetage doit intégrer toutes les données disponibles. Il s’appuie sur les opérations de localisation et tient compte des plans reçus, des classes de précision et des investigations complémentaires.
Lorsque c’est nécessaire, il intègre les résultats de géoréférencement.
Plus les informations sont croisées, plus le tracé au sol devient fiable.
Appliquer les codes couleur sans ambiguïté
Les codes couleur normalisés facilitent la lecture du chantier. Ils permettent d’identifier rapidement la nature des réseaux.
Chaque couleur correspond à une famille d’ouvrages :
- rouge : électricité, éclairage public ou signalisation ;
- bleu : eau potable ;
- marron : assainissement ;
- jaune : gaz, hydrocarbures ou produits chimiques ;
- vert : télécommunications ;
- violet : réseaux de chaleur ou de climatisation ;
- blanc : emprise des travaux ou zone de projet.
Ces couleurs doivent rester visibles pendant toute la durée utile du chantier. Un marquage effacé perd rapidement son intérêt.
La pluie, les déblais ou les passages d’engins peuvent altérer les repères. L’entreprise de travaux doit donc les préserver. Un piquetage complémentaire peut aussi être indiqué pour sécuriser la matérialisation des réseaux.
Dans tous les cas, si le marquage est effacé, une reprise doit être demandée.
Comprendre le rôle de l’AIPR
L’AIPR joue un rôle important dans la sécurité des chantiers. Elle concerne les travaux réalisés à proximité des réseaux.
Cette autorisation atteste que les personnes concernées possèdent les connaissances nécessaires. Elles peuvent ainsi préparer, encadrer ou exécuter les travaux avec méthode.
Selon les missions, l’AIPR propose deux options : détection et/ou géoréférencement. Cette certification concerne trois profils :
- concepteur ;
- encadrant ;
- opérateur.
Dans le cadre du marquage-piquetage, l’AIPR apporte des repères utiles. Elle aide à lire les plans, à comprendre les codes couleurs et à identifier les affleurants. De plus, cette autorisation permet d’interpréter les zones d’incertitude.
Un opérateur formé ne voit pas seulement un trait au sol. Il comprend ce que ce repère implique pour les travaux.
Ainsi, il adapte son geste selon l’outil utilisé :
- pelle mécanique ;
- trancheuse ;
- forage ;
- terrassement manuel ;
- intervention près d’un ouvrage sensible.
Cette compréhension limite les erreurs et améliore la sécurité au moment d’ouvrir le sol.
L’AIPR « concepteur » est aussi obligatoire pour tout prestataire en détection et géoréférencement de réseaux. Obterra est titulaire de cette certification et veille à la maintenir à jour afin de garantir des prestations conformes.
Organiser le marquage-piquetage avant travaux
Un marquage-piquetage sérieux commence avant la bombe de peinture. Il repose d’abord sur une préparation rigoureuse.
Cette préparation comprend plusieurs étapes :
- analyse des plans ;
- étude des récépissés de DT et de DICT ;
- repérage des contraintes du projet ;
- examen de l’emprise ;
- identification des accès ;
- prise en compte des ouvrages sensibles ;
- localisation des zones mal renseignées.
Ensuite, la détection confirme les données existantes ou révèle des incohérences.
Plusieurs outils peuvent être utilisés :
- détecteur électromagnétique ;
- géoradar ;
- caméra d’inspection ;
- sonde détectable ;
- GNSS ;
- station totale.
Le choix de la méthode dépend du réseau et des besoins du projet. Il varie aussi selon la profondeur, le matériau, l’accessibilité et la nature du sol.
Sur certains chantiers, une seule technique ne suffit pas. Il faut alors croiser les méthodes pour fiabiliser le résultat.
Adapter le tracé à la réalité du chantier
Le tracé au sol doit rester cohérent avec les conditions réelles du chantier. Il ne s’agit pas seulement de reporter un plan.
Il faut aussi tenir compte de nombreux paramètres :
- zones de circulation ;
- accès des engins ;
- croisements de réseaux ;
- limites d’emprise ;
- points singuliers ;
- contraintes de sécurité.
Chaque chantier présente ses propres difficultés. Une voirie dans les Landes ne se traite pas comme une rue étroite de Bayonne.
De même, une zone d’activité en Gironde impose d’autres contraintes. Les accès, les flux et les ouvrages présents peuvent changer la méthode.
Le marquage-piquetage doit donc rester lisible, logique et adapté au terrain.
Vérifier et maintenir les repères
La vérification constitue une étape essentielle. Le tracé doit être contrôlé avant le début des travaux.
Les points importants doivent rester visibles. Les zones incertaines doivent aussi être signalées sans ambiguïté.
Un bon marquage-piquetage aide les équipes à choisir la bonne méthode au bon endroit. Ainsi, l’ouverture du sol se fait avec plus de maîtrise. Les risques sont mieux anticipés.
Choisir un prestataire fiable
Choisir un prestataire pour le marquage-piquetage ne revient pas seulement à comparer un tarif.
Il faut aussi évaluer plusieurs critères :
- expérience du terrain ;
- maîtrise de la réglementation ;
- qualité des outils de détection ;
- capacité à produire des plans exploitables ;
- compréhension des contraintes de chantier ;
- aptitude à restituer clairement les incertitudes.
Une entreprise sérieuse ne suit pas les plans à l’aveugle mais les confronte au terrain. Elle adapte le marquage au support et aux conditions du site.
Un bon prestataire respecte aussi les codes couleur normalisés. Il alerte lorsque les données disponibles restent insuffisantes.
En cas de classe de précision incertaine, il recommande des précautions adaptées.
L’importance des compétences techniques
La formation des techniciens compte beaucoup. Le marquage-piquetage demande plus qu’un simple tracé au sol.
Il faut savoir lire un plan et utiliser les bons outils de détection.
Un technicien qualifié doit pouvoir :
- interpréter un signal électromagnétique ;
- utiliser un géoradar avec méthode ;
- matérialiser un réseau au sol ;
- expliquer une incertitude à une équipe ;
- produire une restitution cartographique claire.
Cette chaîne de compétences fait toute la différence. Elle transforme un simple marquage en prestation réellement utile.
Grâce à elle, le chantier gagne en lisibilité. Les équipes travaillent avec des informations plus fiables.
Marquage-piquetage avant travaux : Obterra vous accompagne
Obterra accompagne les maîtres d’ouvrage, les collectivités, les promoteurs, les exploitants et les entreprises de BTP.
Nous intervenons dans le Sud-Ouest, notamment à :
- Bayonne et dans le Pays basque ;
- Pyrénées-Atlantiques ;
- Landes ;
- Gironde ;
- Hautes-Pyrénées.
Nos équipes vous accompagnent avant le début des travaux. Elles vous aident à sécuriser vos opérations et à fiabiliser vos données terrain.
Nos prestations couvrent notamment :
- détection de réseaux ;
- géoréférencement ;
- marquage-piquetage ;
- relevés topographiques ;
- plans géoréférencés ;
- intégration et maintenance des données SIG ;
- modélisation BIM ;
- cartographie.
Vous préparez un projet à proximité de réseaux ? Faites réaliser un marquage-piquetage avant travaux lisible et conforme. Demandez gratuitement votre devis personnalisé.
