Comment detecter un cable telephonique enterre : pourquoi localiser un câble téléphonique enterré est une opération stratégique

Comment detecter un câble téléphonique enterré, ce n’est pas simplement une affaire de technologie. C’est une question de méthode, d’analyse terrain, et de bonne lecture du sous-sol. Dans un contexte où les installations fibre optique se multiplient et où le nombre de fourreaux anciens non géolocalisés reste élevé, savoir localiser un câble téléphonique enterré ou un regard France Télécom devient une compétence clé, que ce soit pour préparer un raccordement ou intervenir sans risque de casse.

Avant toute chose, il faut comprendre que les câbles téléphoniques enterrés ne sont pas toujours dans des fourreaux télécom clairement repérables. Dans les anciennes installations, notamment les réseaux PTT, les câbles pouvaient être posés à faible profondeur, en direct dans le sol, parfois sans gaine. Aujourd’hui encore, on tombe sur des câbles téléphoniques enterrés non référencés, surtout dans les zones rurales ou les lotissements des années 70 à 90. L’objectif est donc double : localiser avec précision le câble et identifier les regards enterrés, souvent cachés sous de l’enrobé, des pavés ou de la végétation.

Techniques et matériels pour une détection efficace

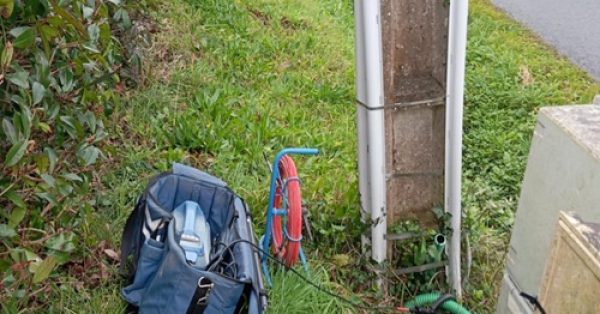

La méthode dépend du contexte. Sur un chantier avec fourreau télécom en attente de fibre optique, on commence par chercher les regards télécom existants, en particulier le regard France Télécom le plus proche du logement. On peut utiliser une aiguille de tirage fibre avec un embout cuivre, insérée dans le fourreau, reliée à un générateur de signal. Ce système de détection par sonde permet de suivre le tracé du câble en temps réel à l’aide d’un détecteur électromagnétique. L’avantage de l’aiguille tirage fibre, c’est sa maniabilité dans les fourreaux étroits et sa capacité à franchir des coudes ou des zones en légère obstruction. Mais il faut être attentif : en cas de blocage d’aiguille, le point d’arrêt indique souvent un regard ou un coude dans le fourreau, parfois cassé ou effondré.

Quand la détection par sonde ne fonctionne pas, on peut passer à une approche complémentaire. Le blocage d’aiguille dans un fourreau télécom peut signifier un bouchon physique, un angle trop fermé ou une jonction dissimulée. On repère alors ce point avec précision, on mesure la profondeur, et on envisage une ouverture localisée si nécessaire. La caméra d’inspection peut être un bon complément ici, mais elle exige que le fourreau soit relativement propre et libre de passage, ce qui n’est pas toujours le cas dans les anciens réseaux télécom.

Autre cas : la détection d’un câble téléphonique enterré dans une zone sans aucun fourreau accessible. Typique d’un terrain ancien où le câblage a été posé en direct. Ici, les méthodes par induction directe deviennent utiles. En connectant un générateur de signal directement sur une extrémité connue du câble téléphonique (par exemple au niveau d’un DTI), on crée un champ détectable avec un localisateur. Cette méthode nécessite de connaître les points de raccordement du réseau, ce qui peut impliquer l’intervention d’un technicien habilité. Le signal suit alors le câble téléphonique jusqu’à son autre extrémité ou jusqu’au point de rupture. Cette technique est efficace mais demande rigueur dans l’analyse du signal, car les interférences avec d’autres câbles ou tuyaux métalliques peuvent fausser l’interprétation.

Détection avancée et spécificités terrain

Pour les réseaux plus récents ou mixtes, le recours à la fibre optique n’est pas rare. Certains fourreaux contiennent à la fois du câble cuivre téléphonique et de la fibre. Lors d’une détection réseau dans ce type de contexte, il est essentiel d’identifier précisément le regard fibre optique enterré, souvent différent du regard cuivre initial. L’erreur courante, c’est de confondre regard fibre et regard France Télécom classique. Les couvercles sont différents, les accès aussi. Sur le terrain, le regard fibre peut être masqué par une dalle, du gravier ou un coffrage végétalisé. Une fois repéré, il devient le point de départ idéal pour tirer l’aiguille, tracer le fourreau, ou organiser le raccordement fibre optique.

Ce travail implique aussi de comprendre l’environnement immédiat. Un câble téléphonique enterré ne se balade pas au hasard. Il suit une logique de passage : droit de fil, alignement façade, ou réseau via trottoir. Une bonne lecture du terrain permet de gagner un temps précieux. Par exemple, dans un lotissement, le câble partira souvent en ligne droite du regard jusqu’au point d’entrée du logement. S’il existe un fourreau télécom en place, on utilise systématiquement la technique aiguille + générateur pour vérifier son état de service, anticiper un éventuel bouchon, et planifier une solution de tirage.

Anticiper les risques et sécuriser les interventions

Lorsqu’on intervient sur un site où la documentation est absente (aucun plan, pas de marquage piquetage, aucune indication d’un réseau télécom), la première phase passe par l’investigation. Il faut vérifier la présence d’un regard télécom enterré, parfois sous des enrobés anciens, sous une dalle béton ou dissimulé dans une haie. L’utilisation d’un détecteur passif permet parfois d’identifier les boucles de câble ou les jonctions électromagnétiques. Mais attention : cette méthode ne fonctionne que si le câble est actif ou encore relié à un réseau émetteur. Sur un câble abandonné, aucune émission = aucun signal. Dans ce cas, la méthode visuelle et le relevé topographique sont souvent plus efficaces.

Côté sécurité, la détection d’un câble téléphonique enterré ne présente pas les mêmes risques qu’un câble électrique, mais il y a un vrai enjeu en cas de coupure. Une rupture de câble peut engendrer une coupure de ligne fixe, bloquer un système d’alarme connecté, ou retarder l’installation de la fibre optique dans une zone non desservie. Les dommages sur réseau télécom peuvent aussi engager la responsabilité du maître d’ouvrage si la détection préalable n’a pas été correctement réalisée. D’où l’importance d’un matériel de détection fiable, de diagnostics sérieux, et d’une cartographie précise en fin d’intervention.

Enfin, pour ceux qui installent ou rénovent, il faut intégrer ces contraintes dès la conception. Lors d’une installation fibre optique neuve, prévoir des regards bien identifiables, des fourreaux en ligne droite, et un plan de récolement géoréférencé. Ça évite de devoir tout re-détecter dans dix ans. En cas de câble téléphonique enterré mal identifié, il est conseillé de réaliser une investigation complémentaire avec géodétection, suivie d’un relevé terrain. Ce double travail permet de sécuriser la suite du chantier et de fournir une base documentaire fiable à tous les futurs intervenants.

Détection des réseaux câblés téléphoniques enfouis : techniques et matériel

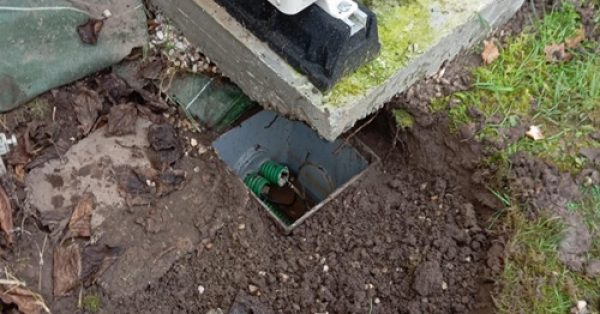

Détecter un câble téléphonique enterré commence toujours par une lecture fine du terrain. Dans la pratique, on rencontre deux cas : soit le câble est protégé dans un fourreau télécom identifiable, soit il a été enfoui directement, souvent dans les réseaux anciens ou mal documentés. Le premier réflexe est de repérer un regard France Télécom. Ces regards, parfois mal positionnés ou enterrés sous des dalles, des enrobés ou même des massifs végétalisés, constituent le point d’entrée pour toute opération de détection réseau. Une fois localisé, le regard permet l’introduction d’une aiguille tirage fibre équipée d’une sonde active. Cette aiguille est ensuite poussée dans le fourreau télécom, tandis qu’un générateur de signal est connecté à son extrémité. Avec un détecteur électromagnétique, on suit en surface le tracé exact du câble téléphonique enterré.

Ce système, basé sur le principe de l’induction électromagnétique, reste l’une des méthodes les plus fiables pour localiser un câble dans un fourreau. Dans le cas d’un blocage d’aiguille, on localise précisément l’obstacle : souvent un regard enterré intermédiaire, un fourreau écrasé ou un raccordement mal exécuté. L’interruption du passage est un signal fort indiquant une zone à vérifier ou à ouvrir. Par exemple, dans une cour d’immeuble des années 80, on observe fréquemment des fourreaux cintrés à 90° avec peu ou pas de regard intermédiaire. Une inspection par caméra peut compléter la détection dans les cas les plus complexes, surtout si l’aiguille ne passe pas ou si la profondeur du réseau reste incertaine.

Comment detecter un cable telephonique enterre : l’injection directe

Dans les contextes où aucun regard n’est accessible et où l’entrée de câble n’est pas visible (ancienne maison, propriété privée sans trappe apparente), on peut recourir à la détection par connexion directe. Le principe est simple : on connecte un générateur de signal directement au câble téléphonique actif – souvent au niveau du DTI ou du boîtier de répartition – et on suit le signal en surface. Cette méthode est redoutable d’efficacité sur câble cuivre actif, mais nécessite de bonnes connaissances des points de raccordement. Elle est par contre inutile sur câble coupé ou inactif, ce qui est souvent le cas sur les lignes téléphoniques anciennes remplacées par la fibre optique.

Un autre point souvent sous-estimé : l’analyse visuelle du site. Un câble téléphonique enterré suit généralement une logique simple : ligne droite entre deux points de raccordement, passage en limite de propriété, en pied de mur ou sous trottoir. Sur un chantier, identifier l’alignement des coffrets électriques, boîtes aux lettres, regards eaux usées ou eaux pluviales peut aider à anticiper le tracé du câble. Ce bon sens terrain reste une base incontournable, surtout quand les outils électroniques atteignent leurs limites.

Les fourreaux utilisés pour protéger les câbles télécom enterrés

Les fourreaux télécom sont là pour sécuriser, guider et protéger les câbles téléphoniques ou fibres optiques. Dans le neuf, on travaille presque exclusivement avec des fourreaux ICTA ou TPC de couleur verte, identifiables comme fourreaux télécom. Ils existent en diamètres 40, 63 ou 90 mm selon la capacité d’accueil, et doivent être posés à une profondeur minimale de 60 cm en domaine privé. Le fourreau est l’élément clé d’un bon tirage de câble, à condition qu’il soit posé en ligne droite, sans coudes serrés, et qu’il débouche proprement dans un regard accessible.

Dans l’existant, on rencontre de tout. Des fourreaux orange ou gris (récupérations de gaines électriques), des gaines annelées noires non conformes, et parfois… aucun fourreau du tout. Sur un chantier de rénovation à Bayonne, nous avons récemment trouvé un câble téléphonique posé directement dans le béton de la terrasse, sans aucune gaine. Ce genre de configuration interdit toute opération de tirage et impose des travaux d’ouverture importants. C’est pourquoi la détection initiale est cruciale : elle permet non seulement de localiser, mais aussi de qualifier le réseau existant avant toute tentative d’installation fibre optique.

Les raccordements fibre optique exigent eux aussi des règles claires. Le câble fibre ne doit jamais être contraint dans des angles serrés ni écrasé dans un fourreau mal dimensionné. Il faut également éviter tout croisement non balisé avec d’autres réseaux (eau, gaz, électricité). Le fourreau doit être muni d’un tirfil (ou, à défaut, d’un passage libre pour l’aiguille), et chaque extrémité doit déboucher dans un regard de taille suffisante pour permettre le raccordement et les manipulations futures.

Normes à respecter lors de l’installation fibre dans un regard télécom

Installer une fibre optique dans un regard implique de suivre des normes strictes, que ce soit en domaine public ou privé. Le premier principe est l’accessibilité : le regard doit être situé en zone praticable, non submergé, propre, et avec un couvercle normé (type France Télécom ou équivalent). Le câble fibre optique doit pénétrer dans le regard via un fourreau identifié, scellé, sans écrasement. Toute pose de câble en apparent, ou en direct dans le béton ou la terre, est proscrite.

La norme impose notamment des distances minimales entre réseaux (notamment avec le réseau électrique), et des profondeurs de pose selon le type de terrain. En pratique, le câble fibre doit être posé à au moins 60 cm de profondeur en zone piétonne et 85 cm en zone circulée, avec une signalisation claire (grillage avertisseur, plan de récolement). Dans un regard France Télécom, le câble est lové en couronne pour permettre des interventions ultérieures sans traction ni tension sur la fibre. L’extrémité doit être protégée, étiquetée et référencée dans un plan.

L’erreur classique : forcer un câble fibre dans un regard étroit, sans réservation adaptée, ou pire, le plier à angle droit. Résultat : perte de signal, affaiblissement du débit, voire casse. Une bonne installation fibre optique, c’est une pose propre, sans tension mécanique, avec des rayons de courbure respectés (au moins 10 fois le diamètre du câble). À l’échelle d’un lotissement ou d’un programme immobilier, ces détails font toute la différence entre une mise en service fluide et des semaines de SAV.
