Plan évacuation eaux usées maison : concevoir un réseau fiable
Un plan d’évacuation des eaux usées d’une maison sert à visualiser le chemin de l’eau depuis les pièces d’eau jusqu’au point de rejet. Il indique les canalisations, les diamètres, la pente, les collecteurs, la ventilation et les raccordements. Pour une maison, ce plan n’est pas un simple schéma de plomberie. C’est la base d’un système d’assainissement efficace, durable et conforme.
Dans une construction neuve comme en rénovation, un réseau mal conçu se paie vite. Les signaux d’alerte sont souvent les mêmes : odeurs persistantes, lavabo qui glougloute, douche qui se vide lentement, humidité au pied des cloisons ou refoulement après usage intensif. Le plan permet justement d’éviter ces problèmes. Il organise l’évacuation avant les travaux, au lieu de corriger les erreurs une fois les sols refermés.
Plan d’évacuation des eaux usées pour sécuriser votre maison
Un plan fiable ne sert pas seulement à placer des tuyaux. Il permet d’anticiper le trajet des eaux usées, de protéger le bâti et de faciliter les futurs contrôles.

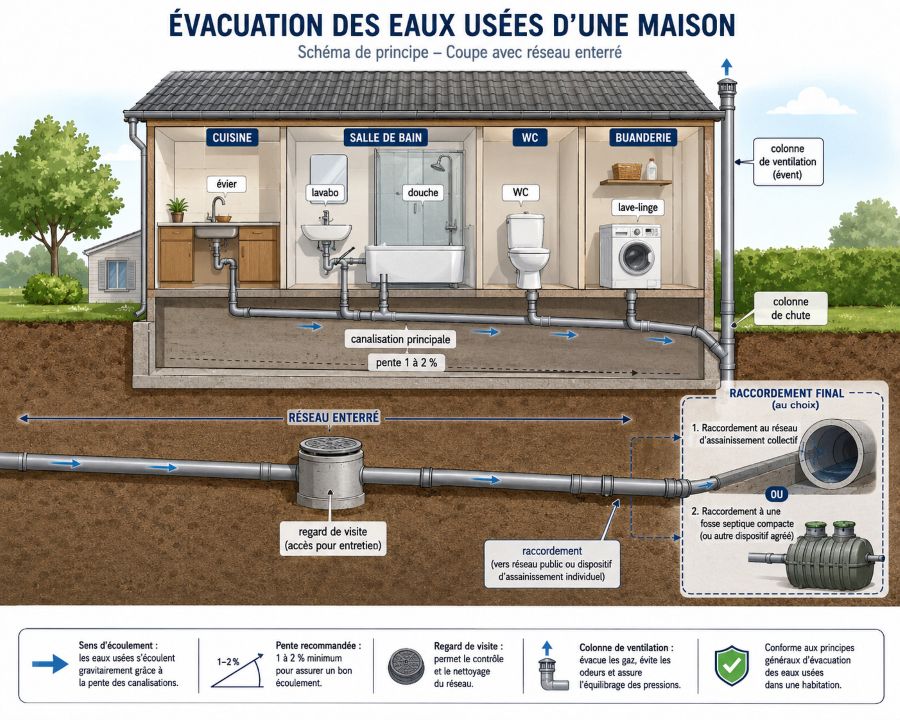

Prévoir le trajet des eaux usées
Les eaux usées regroupent plusieurs types d’eaux. Les eaux ménagères viennent de la salle de bain, du lavabo, de la douche, de la baignoire, de l’évier ou du lave-linge. Les eaux-vannes proviennent des WC. Ces flux ne présentent pas les mêmes contraintes. Pourtant, ils doivent rejoindre un système d’évacuation cohérent.
Un bon plan distingue les éléments suivants :
- les départs depuis les pièces d’eau, comme la salle de bain, les WC, la cuisine ou la buanderie ;
- les descentes verticales, les collecteurs horizontaux, les regards et les accès de contrôle ;
- le point de rejet vers le réseau public d’assainissement, une fosse septique ou une filière adaptée.
Dans tous les cas, le schéma d’évacuation doit rester lisible. Il doit aussi permettre de comprendre où passe chaque canalisation.
Une analogie simple aide à le visualiser. Le réseau d’évacuation fonctionne comme un réseau routier. Les petites canalisations partent des équipements. Elles rejoignent ensuite des axes plus importants, comme les collecteurs. Enfin, tout arrive vers une sortie principale. Si un virage est trop serré, si la pente est mauvaise ou si le diamètre est inadapté, la circulation se bloque.
Protéger le bâti et la santé
L’évacuation des eaux usées joue aussi un rôle sanitaire. Une eau stagnante favorise les odeurs, les dépôts et les refoulements. À terme, elle peut provoquer des infiltrations et dégrader les murs, les planchers ou les doublages.
C’est pourquoi le plan doit intégrer trois objectifs. D’abord, l’eau doit s’écouler sans obstacle. Ensuite, l’air doit circuler grâce à une ventilation adaptée. Enfin, le réseau doit rester accessible pour l’entretien. Un regard, un bouchon de visite ou un accès au collecteur peut éviter de casser une dalle lors d’un futur dépannage.
Choisir le bon schéma selon la configuration
Le schéma d’évacuation dépend surtout de la structure du bâtiment. Une maison de plain-pied et une maison à étage ne présentent pas les mêmes contraintes de pente, de chute et de ventilation.
Maison de plain-pied
Dans une maison de plain-pied, le réseau d’évacuation est souvent plus simple. Les canalisations circulent sous dalle, en vide sanitaire ou en tranchée extérieure. Le principal enjeu concerne la pente. Elle doit être régulière, suffisante et compatible avec le niveau de sortie.
La pente minimale dépend du diamètre, du débit et de la configuration. En pratique, une pente trop faible ralentit l’écoulement. À l’inverse, une pente trop forte peut entraîner l’eau trop vite et laisser les matières solides en arrière. Le bon équilibre évite les dépôts dans les canalisations.
Le PVC reste le matériau le plus courant pour l’évacuation domestique. Il est léger, résistant et simple à poser. Toutefois, la qualité des raccords compte autant que le matériau. Un coude mal orienté, une réduction brutale ou un raccord collé trop vite peut fragiliser tout le système.
Maison à étage
Dans une maison à étage, le plan doit gérer les descentes verticales. Les eaux provenant de la salle de bain, des WC ou d’une buanderie située à l’étage rejoignent une chute. Cette chute se raccorde ensuite au collecteur principal.
La ventilation primaire devient alors essentielle. Elle permet d’équilibrer les pressions dans le réseau. Sans ventilation, l’écoulement d’une chasse d’eau peut aspirer l’eau d’un siphon. Résultat : les odeurs remontent dans la pièce. Le phénomène ressemble à une paille bouchée avec le doigt. Sans entrée d’air, le liquide circule mal.
Dans certains cas, un clapet aérateur peut compléter l’installation. Cependant, il ne remplace pas toujours une ventilation primaire bien conçue. Le choix dépend du projet, du volume d’eau évacué et des règles applicables.
Dimensionner les canalisations avec méthode
Le dimensionnement conditionne l’efficacité du réseau. Il repose principalement sur le diamètre, le débit, la pente et la qualité des raccordements.
Adapter le diamètre au débit
Le diamètre des canalisations doit correspondre aux équipements raccordés. Un lavabo n’a pas les mêmes besoins qu’un WC ou qu’un collecteur principal. Une évacuation d’un lavabo utilise généralement un petit diamètre. Les eaux-vannes demandent une canalisation plus importante. Le collecteur, lui, doit recevoir plusieurs arrivées sans créer de saturation.
Avant de valider le diamètre, vérifiez notamment :
- le nombre de pièces d’eau raccordées au même réseau ;
- la présence de WC, d’une salle de bain, d’une cuisine ou d’une buanderie sur la même branche ;
- la distance entre les équipements, le collecteur principal et le point de rejet.
Un diamètre trop faible augmente le risque d’engorgement. À l’inverse, un diamètre trop grand peut réduire la vitesse d’écoulement. Les matières se déposent alors plus facilement. Le plan doit donc associer chaque tronçon au bon débit.
Pour les bricoleurs avertis, le bon réflexe consiste à raisonner par usage. Combien de pièces d’eau sont raccordées ? Les WC sont-ils sur la même branche que la salle de bain ? Le lave-linge rejoint-il le même collecteur ? Ces questions permettent de concevoir un réseau d’évacuation plus fiable.
Maîtriser la pente et les raccordements
La pente reste l’un des points les plus sensibles. Elle doit être continue, sans contre-pente ni point bas. Un point bas agit comme une cuvette. L’eau y stagne, les dépôts s’accumulent et le bouchon finit par se former.
Les erreurs fréquentes concernent les raccords. Un té mal placé peut freiner l’eau. Un coude à 90 degrés utilisé au mauvais endroit complique le passage des matières. Un raccordement trop proche d’une chute peut créer des turbulences. Sur un plan, ces détails doivent apparaître clairement.
Il faut aussi séparer les eaux usées des eaux pluviales. Les eaux pluviales ne doivent pas être envoyées dans le réseau des eaux usées sans autorisation. Cette confusion surcharge les installations. Elle peut aussi créer une non-conformité au regard du réseau public d’assainissement.
Respecter les normes et les règles locales
Les règles d’assainissement varient selon le projet, la commune et le mode de raccordement. Il faut donc vérifier les obligations avant de figer le plan.
Vérifier les obligations avant travaux
Les règles varient selon le type de maison, la commune et le mode d’assainissement. En zone raccordée, le règlement du service public d’assainissement précise les conditions de branchement. En zone non collective, la fosse septique ou la filière retenue doit respecter les prescriptions du SPANC.
Pour une construction neuve, le plan d’évacuation fait partie des éléments à anticiper très tôt. Il influence les réservations en dalle, les tranchées, les passages de gaines et les niveaux de sortie. Pour une rénovation, il sert surtout à vérifier l’existant. Beaucoup de maisons anciennes possèdent des réseaux partiels, modifiés ou mal documentés.
Les documents utiles peuvent inclure un schéma d’évacuation, un plan de masse, un profil de pente, un plan des réseaux, un devis détaillé ou une notice d’assainissement. Un devis conforme doit préciser les matériaux, les diamètres, les accès, les raccordements et les limites de prestation.
Tenir compte du terrain
Le terrain change tout. Un sol argileux, une parcelle en pente, une maison en contrebas ou un ancien réseau enterré imposent des précautions. Dans le Sud-Ouest, ces cas sont fréquents. La Gironde, les Landes, les Hautes-Pyrénées et les Pyrénées-Atlantiques présentent des configurations très différentes.
C’est là qu’Obterra apporte une valeur concrète. Nous intervenons avant travaux pour détecter les réseaux enterrés, géoréférencer les ouvrages et produire une cartographie exploitable. Grâce au radar de sol, à la détection électromagnétique, à l’inspection par caméra et au relevé topographique, vous évitez de travailler à l’aveugle. Cette étape sécurise le chantier et réduit les risques d’accident, de coupure de service ou de surcoût.
Plan évacuation eaux usées maison : éviter les erreurs
Un réseau d’évacuation défaillant vient rarement d’une seule erreur. Le plus souvent, plusieurs défauts s’additionnent. Une pente approximative, un diamètre mal choisi, une ventilation absente et des raccords mal exécutés suffisent à créer des désordres.
Avant de lancer les travaux, contrôlez en priorité :
- la cohérence entre le plan, la configuration réelle de la maison et les niveaux disponibles ;
- la localisation des réseaux existants avant ouverture du sol ou création de tranchée ;
- la précision du devis sur les matériaux, les diamètres, les pentes, les raccordements et les accès d’entretien.
La maintenance compte aussi. Un réseau doit rester accessible. Les regards ne doivent pas être enterrés sans repérage. Les clapets doivent pouvoir être contrôlés. Les canalisations extérieures doivent être protégées contre l’écrasement et les mouvements de terrain.
Un plan d’évacuation des eaux usées d’une maison bien conçu vous fait gagner du temps. Il protège aussi votre bâti et votre budget. Pour un projet dans le Sud-Ouest, Obterra vous accompagne de la détection à la cartographie exploitable. Vous disposez ainsi de données fiables avant de creuser, raccorder ou modifier votre système d’évacuation. Demandez un devis personnalisé pour sécuriser vos travaux dès la phase de préparation.
