Cartographie de réseau enterré pour des travaux sûrs et conformes
Avant d’ouvrir une tranchée, il faut savoir ce que le sol contient réellement. C’est tout l’enjeu de la cartographie de réseau enterré. Elle permet de sécuriser les travaux pour mieux piloter les projets.
Vous préparez un chantier de voirie, d’aménagement ou de déploiement d’infrastructures dans le Sud-Ouest ?
Faites appel à Obterra, à Bayonne, pour obtenir une cartographie fiable, précise et exploitable. Nous accompagnons les maîtres d’ouvrage, les entreprises de travaux publics et les exploitants dans la sécurité des travaux à proximité des réseaux. Entreprise certifiée, nous intervenons dans le 64, 40, 33 et 65 pour établir des cartographies conformes à la norme NF S 70-003-3.
Une cartographie de réseau enterré fiable, précise et conforme
Cartographier un réseau enterré ne consiste pas à tracer quelques lignes sur un plan. C’est un travail de localisation, d’interprétation et de restitution encadré par la norme NF S 70-003. Ainsi, une cartographie de réseau enterré doit réunir les informations suivantes :
- Localisation des ouvrages
- Classe de précision
- Profondeur d’enfouissement
- Interactions avec les autres canalisations
Dans les Pyrénées-Atlantiques et les Landes, les opérations confrontent souvent les équipes à des réseaux enterrés posés à des époques différentes, avec des données de référence inégales. Une cartographie précise évite de travailler “à l’aveugle” sur la seule base de plans anciens, incomplets ou incohérents.
Dans un projet de construction, ce travail sert à sécuriser les terrassements et fiabiliser les décisions techniques.
Travailler en conformité avec la réglementation
La cartographie de réseau enterré est régie par un cadre réglementaire structuré :
- NF S 70-003-2 : encadre les techniques de détection sans fouille dans le contexte des travaux à proximité des réseaux.
- NF S 70-003-3 : porte sur le géoréférencement des ouvrages.
Ces normes s’inscrivent dans la prévention des dommages corporels et matériels lors des travaux à proximité des réseaux enterrés, sur le domaine public comme privé. Elles s’articulent avec le dispositif DT-DICT, les obligations des exploitants et celles du responsable de projet.
Ce cadre s’applique lorsque les informations disponibles ne permettent pas d’atteindre un niveau de fiabilité suffisant. Si tel est le cas, le responsable de projet doit faire réaliser des opérations de localisation ou des investigations complémentaires. Celles-ci doivent être menées conformément aux normes en vigueur par une entreprise certifiée en détection et géoréférencement des réseaux.
Pourquoi demander une cartographie de réseau enterré ?
La cartographie de réseau enterré conditionne la sécurité des travaux, la conformité réglementaire et la maîtrise des coûts. Sur un chantier, une mauvaise lecture des réseaux existants agit comme une erreur dans les fondations. D’abord, elle paraît mineure, puis elle désorganise l’ensemble des travaux.
Gaz, eau potable, assainissement, électricité, télécom, éclairage public… ces réseaux souterrains cohabitent souvent dans un espace réduit. La cartographie transforme ces données dispersées ou incomplètes en informations claires et exploitables.
Rendre les chantiers plus sûrs
Une cartographie précise réduit d’abord le risque d’accident. Percer un câble, accrocher une canalisation de gaz ou sectionner un réseau d’eau en terrassement ne relève pas d’un simple retard de chantier. Cela représente des risques majeurs, comme :
- Mettre en danger les équipes
- Interrompre un service public
- Dégrader l’environnement
- Engager la responsabilité du maître d’ouvrage comme de l’entreprise
Sur le plan financier, les coûts associés à une mauvaise détection dépassent largement le prix d’une mission préalable :
- Arrêt de chantier
- Réparation d’urgence
- Litiges
- Mobilisation des exploitants
- Pénalités contractuelles
À l’inverse, la cartographie optimise l’implantation, clarifie les interfaces entre réseaux existants et futurs, et améliore durablement la gestion patrimoniale des ouvrages.
Sécuriser les travaux grâce à la réglementation
Le responsable de projet doit faire réaliser les investigations complémentaires ou opérations de localisation nécessaires en fonction des réponses obtenues et de la classe de précision des plans fournis. Il doit également transmettre les résultats aux exploitants concernés dans les délais prévus.
Autrement dit, la question “à qui s’adresser ?” appelle une réponse nette : à un prestataire compétent, certifié, capable de détecter, géoréférencer et restituer des données fiables. C’est précisément là qu’une entreprise comme Obterra apporte de la valeur, avec une chaîne complète :
- Détection
- Plan géoréférencé
- Récolement
- PGOC
- Cartographie SIG
- Modélisation BIM
Pour les entreprises de construction, la bonne pratique n’est pas de détecter “quand il y a un doute”, mais de considérer la détection et le géoréférencement comme une étape normale de préparation.
Cartographie de réseau enterré : une expertise métier
Il n’existe pas une méthode universelle de détection des réseaux enterrés. Le bon réflexe consiste à croiser plusieurs techniques. Chez Obterra, nous adaptons la méthode à la nature des ouvrages, à l’environnement du projet et aux besoins de chaque client.
Adapter la méthode au réseau et au terrain
La diversité des ouvrages enterrés impose des moyens de détection variés et complémentaires. Après une étude préalable du réseau à localiser et de son contexte, Obterra intervient avec la technologie adaptée :
- Détecteur électromagnétique
- GNSS (canne GPS)
- Géoradar
- Station totale
L’objectif est d’obtenir une localisation compatible avec la classe de précision attendue, notamment la classe A pour les travaux à proximité des réseaux.
Le sondage électromagnétique reste l’une des bases de la détection de réseaux. Il fonctionne très bien sur des canalisations conductrices, sur certains câbles et sur des réseaux traçables à l’aide d’un générateur de signal. Pour un réseau gaz ou télécom identifiable par émergence, cette méthode apporte souvent une bonne rapidité d’exécution sur chantier.
Maîtriser les dernières technologies de géoréférencement

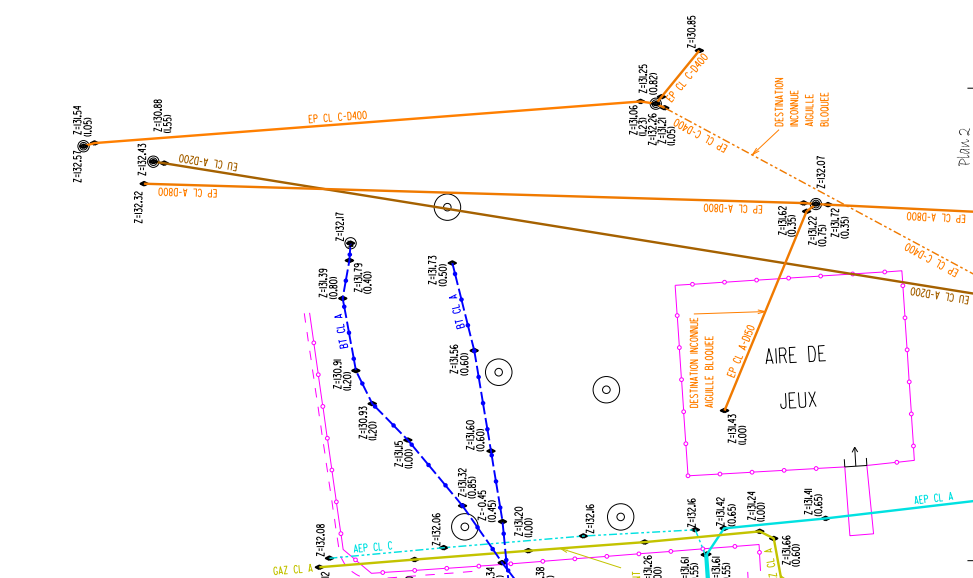

Le géoréférencement permet de relier un objet et les données associées à sa position dans l’espace. Selon la norme NF S 70-003-3, le report s’établit par rapport au système national de référence, en planimétrie comme en altimétrie. Le GNSS (Canne GPS) joue un rôle central dans cette restitution. Il permet de récolter les données essentielles à la réalisation d’une cartographie lisible et exploitable.
En d’autres termes, cette méthode constitue le lien fondamental entre les données relevées sur le terrain et la cartographie finale.
Utilisation de drones
Dans certains projets, l’utilisation de drones peut compléter l’analyse globale du site, surtout pour documenter l’emprise, les contraintes topographiques ou la coordination avec des ouvrages aériens. Le drone ne détecte pas à lui seul les réseaux enterrés, mais il améliore la lecture du contexte et la production de données pour la cartographie finale.
Cartographie de réseau enterré : mettre en place les bons réflexes terrain
Réaliser une cartographie de réseau enterré complète suit toujours la même logique :
- Collecte des informations disponibles
- Analyse des plans existants transmis par les exploitants de réseaux
- Lecture du site
- Détection croisée
- Géoréférencement
- Relevés topographiques
- Restitution conforme à la réglementation
C’est cette continuité qui fait la différence entre une donnée théorique et un livrable réellement exploitable. Chez Obterra, cette approche s’appuie sur des moyens adaptés au terrain : géoradar, détection électromagnétique, caméra d’inspection, station totale et GNSS. Nous assurons ensuite l’intégration des données dans les rendus cartographiques. Ainsi, chaque cartographie des réseaux est directement utilisable par les différents acteurs du projet.
À Bayonne, dans le Pays Basque, dans les Landes ou dans tout le Sud-Ouest, anticipez les contraintes souterraines avant qu’elles ne deviennent des incidents de chantier. Demandez une cartographie de réseau enterré complète, précise et fiable.
