Plan géoréférencé : produire et exploiter une donnée fiable
Un plan géoréférencé fiable permet de rattacher vos ouvrages, réseaux et surfaces à un système de coordonnées précis. Il offre une donnée réellement exploitable en étude, en travaux et en maintenance. Dans les projets de voirie, d’aménagement ou d’infrastructures, cette rigueur réduit les écarts d’interprétation, sécurise les interventions et améliore la qualité des décisions.
Vous souhaitez obtenir un plan cohérent, contrôlé et directement utilisable sur le terrain ? Appuyez-vous sur un partenaire capable de maîtriser toute la chaîne, de la détection au géoréférencement. À Bayonne, Pau, Dax ou Mont-de-Marsan, Obterra vous accompagne avec des prestations adaptées à vos contraintes et à vos livrables.
Qu’est-ce qu’un plan géoréférencé ?
Un plan géoréférencé est un document cartographique qui positionne précisément un ouvrage ou un réseau dans l’espace à l’aide de coordonnées. Contrairement à un simple plan schématique ou à un plan coté local, il permet de rattacher les données à un référentiel géographique précis, en planimétrie et, selon les besoins, en altimétrie.
Concrètement, cela signifie qu’un réseau enterré peut être localisé de manière fiable selon ses coordonnées X, Y et Z. Le plan géoréférencé ne se contente pas d’indiquer une présence approximative. Il fournit une base exploitable pour analyser le site, préparer les travaux, produire des livrables techniques et mettre à jour la cartographie du patrimoine.
Cette précision est essentielle dès qu’un projet implique des terrassements, des fouilles, des forages, des raccordements ou une coactivité avec plusieurs réseaux enterrés ou aériens.
- Pourquoi réaliser un plan géoréférencé ?
- Quels sont les bénéfices d’un plan géoréférencé ?
- Que contient un plan géoréférencé ?
- Comment obtenir un plan géoréférencé fiable ?
- DT-DICT : le recours réglementaire au PCRS
- Plan géoréférencé : votre partenaire local dans le Sud-Ouest
- Besoin d’un plan géoréférencé pour votre projet ?
Pourquoi réaliser un plan géoréférencé ?
Un plan géoréférencé ne sert pas seulement à placer des ouvrages sur une carte. Il permet de rattacher un réseau, une surface, un point ou une infrastructure à un système de coordonnées précis. Sur des travaux de voirie, de réseaux secs ou humides, d’aménagement ou de déploiement d’infrastructures, cette précision conditionne la sécurité, la conformité et la qualité des décisions.
Le géoréférencement occupe une place centrale dans les SIG (systèmes d’information géographique). Obterra assure l’intégration, la mise à jour et la maintenance des données SIG. La norme NF S 70-003-3 encadre d’ailleurs ce rattachement des ouvrages enterrés dans une logique de prévention des dommages et de qualité cartographique.
Quels sont les bénéfices d’un plan géoréférencé ?
Pour un maître d’ouvrage, un plan géoréférencé permet d’abord de mieux maîtriser le risque. Il réduit l’incertitude technique avant l’engagement des travaux et améliore les arbitrages.
Il apporte aussi un gain de temps dans la préparation du chantier. Les équipes disposent plus vite d’une vision claire du site et peuvent mieux organiser les phases d’intervention.
Autre bénéfice : la réduction des coûts cachés. Les erreurs de localisation, les arrêts de chantier, les modifications de dernière minute ou les dommages aux réseaux représentent des surcoûts importants. Un plan géoréférencé fiable aide précisément à éviter ces dérives.
Enfin, il améliore la qualité documentaire du projet, ce qui facilite la traçabilité, le suivi et la gestion future des ouvrages.
Entreprises BTP, exploitants et collectivités
Pour les entreprises de BTP, le plan géoréférencé offre une meilleure lecture du terrain. Il permet d’intervenir avec plus de confiance, de réduire les zones de doute et d’ajuster les méthodes d’exécution.
Pour les exploitants, il contribue à l’amélioration continue de la cartographie des réseaux. Les données produites peuvent servir à corriger des écarts, enrichir la connaissance patrimoniale et fiabiliser les futurs projets.
Pour les collectivités, c’est aussi un atout en matière de coordination, de gestion du domaine public et de fiabilité des données territoriales.
Que contient un plan géoréférencé ?
Un plan géoréférencé de qualité ne se résume pas à un tracé sur fond de plan. Il doit fournir des informations directement utiles aux équipes terrain et aux décideurs.
Selon le besoin et le niveau d’étude, il peut intégrer :
- le tracé des réseaux détectés ou relevés ;
- les coordonnées géoréférencées des ouvrages ;
- la classe de précision des différents tronçons ;
- les points singuliers du réseau ;
- la nature des ouvrages ;
- les éléments de profondeur ou d’altimétrie ;
- les branchements visibles ou identifiables ;
- une légende claire ;
- le système de projection utilisé ;
- des données réutilisables dans les outils métiers.
C’est cette richesse d’information qui rend le plan géoréférencé exploitable au-delà du simple repérage visuel.
Comment obtenir un plan géoréférencé fiable ?
Un plan géoréférencé ne repose jamais sur un seul logiciel ni sur une lecture théorique des plans existants. Il repose sur une chaîne complète, de la collecte terrain à la restitution finale, avec un contrôle réel de la précision. Obterra emploie des technologies adaptées et des traitements rigoureux pour répondre à ce besoin.
Le processus peut inclure :
- l’analyse des plans existants ;
- la détection des réseaux enterrés ;
- les investigations complémentaires si nécessaire ;
- le relevé topographique ;
- le rattachement au bon système de coordonnées ;
- la production des livrables cartographiques ;
- l’intégration dans les formats attendus.

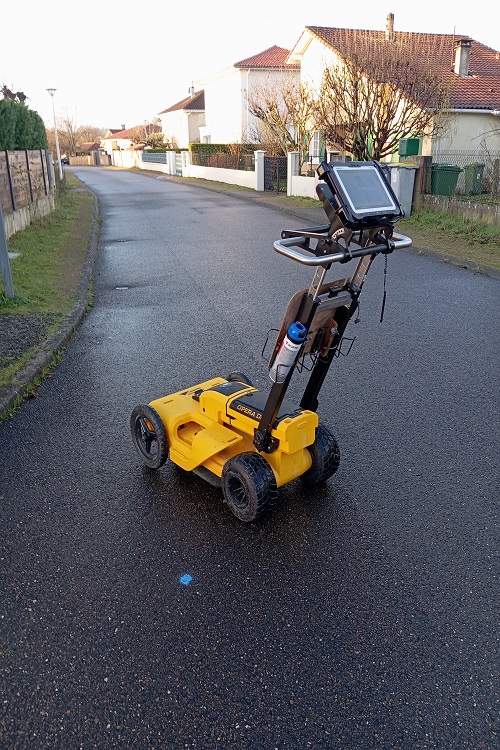

Selon la configuration du site, plusieurs outils peuvent être mobilisés : géoradar, détection électromagnétique, GNSS, station totale ou caméra avec sonde détectable.
L’enjeu n’est pas seulement de détecter un réseau, mais de transformer les informations relevées en données fiables, lisibles et immédiatement exploitables.
DT-DICT : le recours réglementaire au PCRS
Dans l’univers des travaux à proximité des réseaux, le PCRS — ou Plan de Corps de Rue Simplifié — s’impose désormais comme un repère incontournable. Introduit par l’arrêté du 15 février 2012 dans le cadre du dispositif DT-DICT, il constitue un fond de plan à très grande échelle représentant avec une précision centimétrique les éléments apparents de l’espace public : voirie, façades, affleurants, mobilier urbain et autres repères utiles aux interventions.
Le PCRS peut exister sous deux formes : vectorielle ou photogrammétrique. Le format vectoriel repose sur des objets géométriques comme les points, lignes et surfaces. Le format photogrammétrique, lui, s’appuie sur une représentation visuelle du terrain. Dans les deux cas, l’objectif reste le même : offrir un socle cartographique commun, fiable et précis, avec un niveau d’exigence de 10 cm maximum.
Cette évolution change concrètement la manière de préparer et d’exécuter les travaux. Lorsque le PCRS est disponible sur la zone concernée, il devient un support de référence pour renforcer la cohérence entre concepteurs, exploitants, maîtres d’œuvre, entreprises de travaux et gestionnaires de voirie. Sur le terrain, cela se traduit par une meilleure lecture de l’environnement, une diminution des risques d’endommagement et une sécurisation accrue des interventions.
Pour les professionnels, les obligations évoluent :
- les exploitants de réseaux devront utiliser le PCRS dans leurs réponses aux DT-DICT lorsqu’il est disponible sur la zone concernée ;
- les responsables de projet devront préciser dans leur DT si les travaux envisagés impactent le PCRS ;
- les entreprises de travaux pourront demander que les plans transmis soient établis sur ce fond de plan dès lors qu’il existe.
Dans ce contexte, Obterra apporte une vraie valeur ajoutée. Notre rôle ne consiste pas seulement à produire un plan géoréférencé : nous vous aidons à disposer d’un livrable cohérent avec les pratiques terrain, les contraintes réglementaires et les supports cartographiques attendus. Grâce à notre maîtrise de la détection, du géoréférencement, du relevé topographique et des livrables SIG, nous vous accompagnons vers une exploitation concrète et fiable du PCRS dans vos projets.
Autrement dit, lorsque le PCRS est disponible, il faut encore savoir l’utiliser correctement, y raccorder les données terrain et transformer cette base en information opérationnelle. C’est précisément ce qu’Obterra met à votre service.
Plan géoréférencé : votre partenaire local dans le Sud-Ouest
Implantés dans le Sud-Ouest, nous connaissons les spécificités des terrains et les attentes opérationnelles des professionnels. Dans les Landes, les Pyrénées-Atlantiques, la Gironde ou les Hautes-Pyrénées, les contraintes de terrain changent vite d’un site à l’autre. Un sol, une profondeur, une densité de réseaux ou un historique d’aménagement modifient la stratégie de détection.
La réponse repose sur de bonnes pratiques : analyse préalable, combinaison des méthodes, contrôle de précision, compétences des personnels et restitution claire.
Elle doit répondre également à des exigences de qualité et d’expertise encadrées par la norme NF S 70-003. Obterra intervient dans le respect de cette norme pour chaque service de détection et de géoréférencement.
Besoin d’un plan géoréférencé pour votre projet ?
Chez Obterra, nous accompagnons les maîtres d’ouvrage, entreprises de travaux, collectivités et exploitants dans la production de plans géoréférencés fiables et exploitables.
Vous préparez un chantier, une opération d’aménagement ou une intervention à proximité de réseaux enterrés ? Ne laissez pas l’incertitude compromettre votre projet.
Obterra vous accompagne dans la réalisation d’un plan géoréférencé précis, lisible et adapté à vos besoins.
Demandez dès maintenant votre devis personnalisé et sécurisez vos projets avec un partenaire technique fiable.
