Relevé altimétrique : fiabiliser le plan et les mesures de terrain

Qu’est-ce qu’un relevé altimétrique ?

Un relevé altimétrique consiste à mesurer la position verticale d’un point, d’un ouvrage ou d’un réseau. En clair, il permet de déterminer sa cote en altitude ou, selon les cas, sa profondeur par rapport à un référentiel donné.

Dans le cadre du géoréférencement, cette mesure correspond à la coordonnée Z, en complément des coordonnées X et Y. La norme norme NF S 70-003-3 rappelle que le géoréférencement des ouvrages porte à la fois sur la planimétrie et sur l’altimétrie des points caractéristiques.

Autrement dit, pour localiser un ouvrage de manière complète, il ne suffit pas de savoir où il passe sur un plan. Il faut aussi connaître sa position verticale.

• Pourquoi le relevé altimétrique est-il important ?
• Les principes de base de l’altimétrie
• Altitude, profondeur, dénivelé : quelle différence ?

• Comprendre l’altimétrie pour mieux exploiter le plan

• Utiliser l’altimétrie pour éviter les erreurs de projet

• Quelles sont les différentes techniques de relevé altimétrique ?

• Quels outils et technologies sont utilisés ?

• Comment choisir un prestataire pour un relevé altimétrique ?

• Pourquoi faire appel à Obterra pour un relevé altimétrique ?

• Relevé altimétrique : ce qu’il faut retenir

• Besoin d’un relevé altimétrique fiable pour votre projet ?

Pourquoi le relevé altimétrique est-il important ?

Le relevé altimétrique permet d’éviter les décisions prises à l’aveugle. Il apporte une lecture plus fine du terrain et des réseaux existants.

Il est particulièrement utile pour :

• anticiper les conflits entre réseaux enterrés ;

• connaître la profondeur d’un ouvrage ;

• préparer les terrassements ou des forages ;

• fiabiliser un plan géoréférencé ;

• produire un plan de récolement ;

• sécuriser les travaux à proximité des réseaux ;

• améliorer la cartographie d’un patrimoine.

Dans les projets techniques, quelques centimètres peuvent faire la différence. Une altimétrie imprécise peut entraîner des erreurs d’implantation, des reprises de chantier, des surcoûts ou des risques d’endommagement.

Les principes de base de l’altimétrie

L’altimétrie repose sur un principe simple : mesurer la position verticale d’un point par rapport à un système de référence officiel.

Dans la logique des normes NF S 70-003-2 et NF S 70-003-3 :

• le géoréférencement consiste à relier un objet à sa position dans l’espace par des coordonnées géographiques, planimétriques et altimétriques ;
• l’altimétrie est donc la partie de cette localisation qui concerne la cote verticale, c’est-à-dire le Z.


Cela veut dire qu’un relevé altimétrique fiable ne repose pas sur une estimation “locale” ou une cote chantier isolée. Il doit être rattaché à un référentiel normé pour être réutilisable, comparable et exploitable.

Altitude, profondeur, dénivelé : quelle différence ?

Ces termes sont souvent confondus. Pourtant, ils ne désignent pas exactement la même chose.

• L’altitude correspond à la cote verticale d’un point dans un système de référence.
• La profondeur correspond au recouvrement ou à la distance entre le terrain et l’ouvrage.
• Le dénivelé exprime une différence de hauteur entre deux points.

Cette distinction est importante. Un réseau enterré peut avoir une altitude parfaitement définie, tandis que sa profondeur dépend aussi du niveau du terrain au-dessus. La réglementation différencie bien l’altimétrie de la profondeur. La profondeur d’un réseau ne correspond pas à son altitude ; elle correspond à l’épaisseur du remblai au-dessus de la génératrice supérieure du réseau.

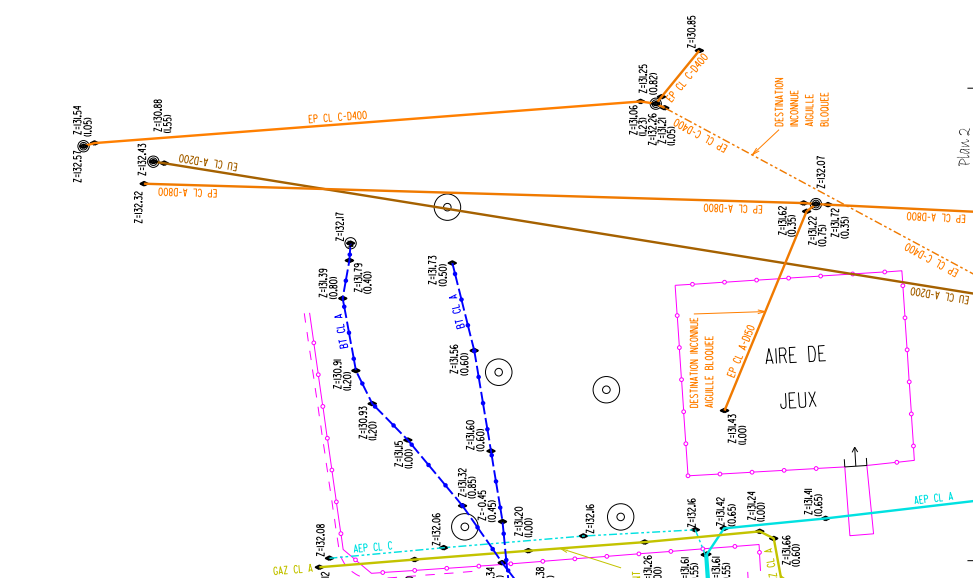

Comprendre l’altimétrie pour mieux exploiter le plan

Avant même de parler d’outils, il faut rappeler l’essentiel : l’altimétrie sert à attribuer une altitude fiable à des points dans un système de référence reconnu. Elle ne se limite pas à comparer un point haut et un point bas. Elle structure tout le calcul du projet. Un relevé altimétrique fiable permet de visualiser les niveaux, de contrôler les écarts et de vérifier si le terrain réel correspond au plan prévu.

Définir la bonne altitude dès l’origine

Le relevé altimétrique consiste à mesurer l’altitude de points sur un terrain selon un référentiel précis. En métropole, les professionnels travaillent avec les références IGN, en particulier l’IGN69 pour l’altitude, en lien avec le NGF dans les usages courants. Cette base évite de mélanger des mesures prises dans des systèmes différents.

Un plan, même propre en apparence, devient inutilisable si les points ne sont pas rattachés au bon système. Dans un projet d’extension de bâtiment, par exemple, un mauvais rattachement IGN peut créer une différence de niveau entre l’existant et le futur ouvrage. Le calcul est alors faux dès le départ, même si les mesures terrain semblent correctes. En topographie, la qualité du plan dépend donc autant de la mesure que de la référence d’altitude.

Utiliser l’altimétrie pour éviter les erreurs de projet

Lorsqu’elle est bien menée, l’altimétrie permet d’éviter les surcoûts, les reprises de chantier et les erreurs de conception. Elle sécurise l’implantation, facilite les arbitrages et améliore la qualité des plans. Dans de nombreux cas, elle permet aussi de gagner du temps sur les services de conception et d’exécution.

• Anticiper les contraintes en bâtiment, voirie et réseaux
• Choisir le bon prestataire et comprendre les coûts
• Sécuriser le calcul altimétrique


Anticiper les contraintes en bâtiment, voirie et réseaux

En bâtiment, le relevé altimétrique sert à caler un plan de masse, à contrôler les accès et à vérifier les écarts d’altitude entre plusieurs points structurants. En voirie, il alimente le calcul des profils, des pentes et des raccordements. En réseaux, il aide à organiser une extension, à valider un fil d’eau ou à vérifier le comportement futur des écoulements.

Prenons un exemple courant : une extension de bâtiment doit se raccorder à un terrain en légère pente. Sur le plan initial, les niveaux paraissent simples. Mais les mesures révèlent une différence d’altitude entre l’accès principal et la cote du seuil. Sans correction du calcul, l’extension crée une marche non prévue et désorganise le projet. C’est exactement ce que la topographie et un relevé altimétrique bien construit permettent d’éviter.

Choisir le bon prestataire et comprendre les coûts

Comment choisir un prestataire pour un relevé altimétrique ? D’abord en vérifiant sa capacité à produire un plan exploitable. Ensuite en regardant sa maîtrise des normes de détection, géoréférencement et topographie. Il faut aussi évaluer sa compréhension du chantier, du besoin réel et du niveau de précision attendu.

La question du coût dépend, elle, de plusieurs paramètres :

• surface à lever ;
• complexité du site ;
• besoins du chantier ;
• services complémentaires.

Un relevé seul n’a évidemment pas le même coût qu’un plan topographique complet pour un projet de voirie ou d’extension de réseaux.

Sécuriser le calcul altimétrique

Les défis associés au calcul altimétrique sont les suivants :

1. Garantir la cohérence entre les points relevés.
2. Tenir compte des contraintes du terrain, des effets d’environnement, de la densité des points et du niveau de précision attendu.
3. Contrôler les mesures et valider leur restitution sur le plan.


Un calcul altimétrique peut être perturbé par un mauvais calage, une erreur de report, un défaut de visibilité ou une interprétation trop rapide des points utiles.

Dans le Sud-Ouest, en Gironde, dans les Landes, les Hautes-Pyrénées et les Pyrénées-Atlantiques, Obterra intervient justement avec cette approche de terrain. C’est-à-dire des mesures fiables, des points utiles, un calcul cohérent, un plan clair et des services adaptés à la réalité du projet.

Quelles sont les différentes techniques de relevé altimétrique ?

Il existe plusieurs méthodes pour réaliser un relevé altimétrique. Le choix dépend du terrain, de l’accessibilité, de la précision attendue et du type d’ouvrage à relever.

Le nivellement direct

Le nivellement direct est une méthode classique et très fiable. Il repose sur un niveau de chantier et une mire. Cette technique permet de mesurer des différences de hauteur entre plusieurs points.

La norme norme NF S 70-003-3 mentionne cette approche et rappelle certaines bonnes pratiques, comme l’équilibrage des portées avant et arrière pour limiter les erreurs de réglage.

Cette méthode est particulièrement utile lorsque l’on recherche une mesure précise sur des points visibles ou accessibles.

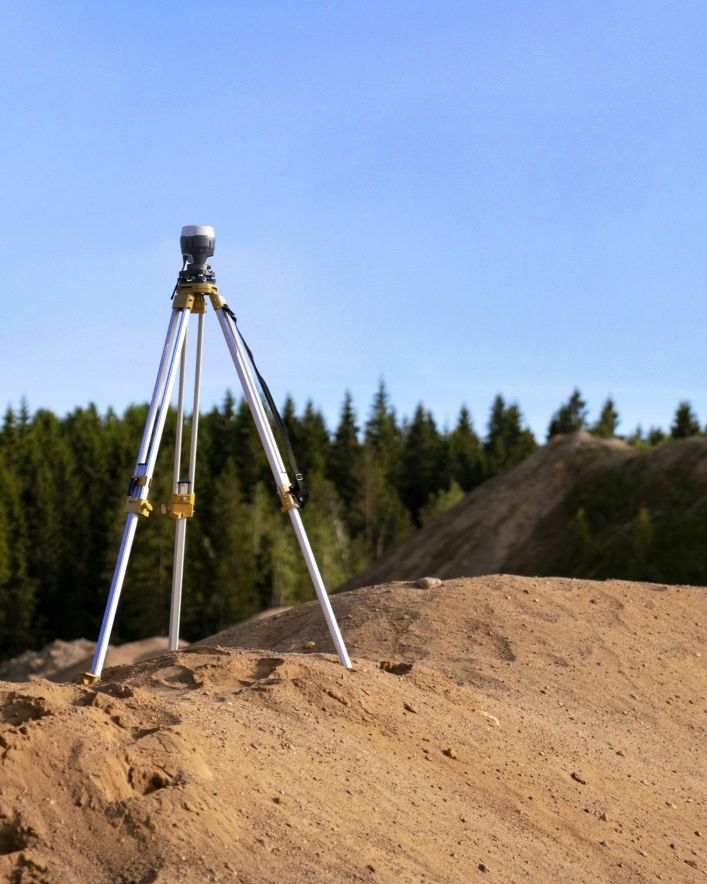

Le relevé GNSS

Le GNSS permet de relever des points géoréférencés en planimétrie et en altimétrie. C’est une solution efficace pour de nombreux chantiers, surtout lorsque le site est dégagé et que les conditions de réception satellite sont favorables.

La norme norme NF S 70-003-3 retient notamment le GNSS RTK parmi les moyens permettant d’atteindre un bon niveau de précision dans le cadre du géoréférencement.

Cette technique est appréciée pour sa rapidité et sa capacité à produire des coordonnées complètes X, Y, Z.

La station totale

La station totale est largement utilisée pour les levés topographiques de précision. Elle permet de mesurer à la fois les angles, les distances et les différences de hauteur.

Dans ce contexte, elle est particulièrement intéressante pour les environnements urbains, les zones encombrées ou les chantiers où la visibilité satellite est insuffisante.

Les démarches indirectes après identification

Dans les situations où l’infrastructure n’est pas observable, l’étude altimétrique peut se fonder sur une identification antérieure suivie d’une marque au sol. Le géoréférencement peut être utilisé pour des infrastructures invisibles, après avoir effectué des mesures indirectes.

C’est une situation courante pour les réseaux enfouis. La fiabilité de l’étude dépend alors à la fois de l’identification et de la justesse du lien topographique.

Les cas particuliers des ouvrages techniques

Certaines constructions, telles que celles de réseaux installés sans creusement ou de canalisations accessibles par des points de vue, nécessitent des approches spécifiques. La réglementation stipule, par ailleurs, que des données doivent être recueillies et reliées à des repères afin d’assurer un géoréférencement de confiance.
