Comment trouver un câble défectueux ?

Un diagnostic électrique qui demande méthode et prudence

Trouver un câble électrique défectueux demande méthode, prudence et mesures adaptées. Plusieurs outils peuvent aider, mais ils n’ont pas le même rôle. Le VAT sert à vérifier l’absence de tension avant intervention. Le multimètre permet certaines mesures de tension, de continuité ou de résistance. Le testeur d’isolement, ou mégohmmètre, permet d’évaluer l’état de l’isolant d’un câble. Le détecteur ou le localisateur aide à suivre un cheminement ou à prélocaliser un défaut. Ces outils doivent être utilisés selon une procédure sûre, par une personne compétente.

Sur un chantier, dans une maison ou sur une installation électrique complexe, une mauvaise interprétation peut coûter cher. Elle peut entraîner une réparation inutile, une non-conformité, un arrêt de travaux ou un accident grave. La recherche de défaut ne consiste pas seulement à « tester un fil ». Il faut comprendre le circuit, sécuriser l’intervention, croiser les signes, interpréter les mesures et localiser précisément la zone concernée.

Repérer les signes d’un câble défectueux

Avant de tester un câble, il faut observer. Les premiers signes donnent souvent une indication sur la nature du problème.

Un câble électrique défectueux peut avoir plusieurs origines :

• un échauffement ;
• une rupture partielle du conducteur ;
• un mauvais serrage ;
• une infiltration d’eau ;
• un écrasement ;
• un défaut d’isolement ;
• un vieillissement du câblage.

Observer les symptômes visibles

Les câbles endommagés sont les premiers éléments à contrôler. Une gaine coupée, craquelée, écrasée ou fondue indique un risque immédiat. Dans une maison, ce type de dommage peut apparaître derrière un appareil, dans un garage, près d’un tableau électrique ou au niveau d’une prise trop sollicitée. Sur un chantier, il peut venir du passage d’un engin, d’un terrassement mal préparé ou d’un câble posé trop près d’une zone de travaux.

Les odeurs suspectes doivent aussi alerter. Une odeur de plastique chaud, de brûlé ou d’isolant qui chauffe peut indiquer un échauffement du fil électrique. Le problème peut venir du câble lui-même, mais aussi d’un serrage insuffisant dans une borne, d’une surcharge, d’un mauvais contact ou d’un défaut sur le circuit. Un câble qui chauffe n’est jamais anodin. Il peut tenir un moment, puis lâcher brutalement.

Il faut également surveiller les traces de chaleur. Une prise tiède, un appareillage jauni, un tableau électrique marqué ou une gaine déformée peuvent révéler un mauvais contact, un courant trop important pour la section du câble, une connexion dégradée ou un défaut de résistance. Dans tous les cas, ce type de signe doit conduire à couper le circuit concerné et à faire contrôler l’installation.

Analyser les symptômes fonctionnels

Un câble défectueux provoque souvent des pannes intermittentes. Une lampe qui clignote, un appareil qui s’arrête, une alimentation qui revient lorsque l’on bouge légèrement un câble : ces signes montrent qu’il existe peut-être une coupure partielle ou un contact instable. C’est le type de panne le plus trompeur. Le système électrique peut sembler fonctionner au moment du contrôle, puis tomber à nouveau en défaut quelques heures plus tard.

Les variations de tension, les chutes de tension, les microcoupures ou les comportements instables doivent être analysés sur l’ensemble du circuit, voire au niveau du tableau ou en amont de l’installation. Le problème peut venir d’un câblage électrique défectueux, d’un neutre mal serré, d’un conducteur abîmé, d’une connexion dégradée ou d’un défaut extérieur à l’installation. Lorsque plusieurs appareils réagissent en même temps, il faut élargir la recherche au circuit complet.

Un disjoncteur qui saute régulièrement donne une autre indication. Il peut réagir à une surcharge, à un court-circuit ou à une fuite de courant à la terre. Dans ce cas, il ne suffit pas de le réarmer. Il faut identifier le problème, isoler la zone concernée et tester les câbles électriques avec une méthode logique. Un déclenchement répété est un signal d’alerte, pas une gêne à contourner.

Identifier les prises problématiques

Les prises électriques donnent souvent des indices concrets. Des brûlures autour d’une prise, des traces noires, un bruit de grésillement ou une odeur de chaud signalent un défaut possible. Le problème peut venir d’un fil mal serré, d’un vieux mécanisme, d’un câble trop sollicité ou d’une connexion abîmée.

Les pertes de courant sont également révélatrices. Si un appareil fonctionne sur une prise, mais pas sur une autre, il faut vérifier la prise, puis le circuit en amont. Si plusieurs prises d’une même zone sont concernées, le défaut peut se situer dans une boîte de dérivation, dans un câble caché ou au départ du tableau.

Il faut toutefois éviter les conclusions trop rapides. Une prise défectueuse ne signifie pas toujours que le câble est endommagé. À l’inverse, une prise en bon état apparent peut être alimentée par un câble dégradé plus loin dans le circuit.

Localiser un fil électrique abîmé

Une fois les signes repérés, il faut localiser le défaut. La question n’est pas seulement de savoir si un câble est défectueux. Il faut comprendre où se situe le problème, jusqu’où il impacte l’installation électrique et quel type de défaut est en cause.

Sécuriser avant de tester

Un contrôle de sécurité commence avant le premier test. Sur une installation électrique, il ne suffit pas de « couper le courant » de manière approximative. Il faut identifier le circuit concerné, mettre hors tension, empêcher toute remise sous tension non volontaire lorsque c’est nécessaire, puis vérifier l’absence de tension avec un appareil adapté.

En contexte professionnel, cette étape relève d’une procédure de consignation. Elle comprend notamment :

• la séparation de l’installation ou du circuit concerné ;
• la condamnation pour empêcher toute remise sous tension involontaire ;
• l’identification précise de la zone d’intervention ;
• la vérification d’absence de tension ;
• la mise à la terre et en court-circuit, lorsque la situation l’exige.

Ces opérations doivent être réalisées par une personne compétente et habilitée.

Le multimètre peut être utile pour certaines mesures, mais il ne doit pas être utilisé comme outil principal pour sécuriser une intervention. Pour vérifier l’absence de tension, il faut utiliser un VAT adapté, en bon état et conforme à l’usage prévu.

Tester avec un multimètre

Le multimètre reste un outil de base pour tester un câble électrique. Il permet de mesurer la tension, la résistance et la continuité. Pour un test de continuité, l’alimentation doit impérativement être coupée. Le principe est simple : vérifier si le conducteur assure bien une liaison électrique d’une extrémité à l’autre. Si le multimètre ne réagit pas, le conducteur peut être coupé. Si la mesure est instable, la coupure peut être partielle ou le contact mauvais.

La mesure de résistance donne aussi des informations utiles. Une résistance anormalement élevée peut indiquer un mauvais contact, une oxydation, une connexion dégradée ou un câble abîmé. Mais un résultat isolé ne suffit pas toujours. Il doit être interprété selon la longueur du câble, sa section, son usage et le comportement réel du circuit.

Pour tester correctement, il faut donc suivre une logique : mettre hors tension, sécuriser le circuit, identifier les deux extrémités du câble, isoler le conducteur à tester, contrôler la continuité, puis comparer les résultats avec le fonctionnement observé. Sur une installation ancienne, les couleurs des fils, les repiquages et les modifications successives peuvent compliquer l’analyse.

Ne pas confondre continuité et isolement

Le test de continuité ne suffit pas à évaluer l’état complet d’un câble. Un conducteur peut être continu tout en présentant un défaut d’isolement. C’est le cas lorsqu’un câble a pris l’humidité, lorsque son isolant est dégradé ou lorsqu’une fuite de courant apparaît vers la terre ou vers un autre conducteur.

En cas de suspicion d’humidité, de fuite à la terre, de vieillissement du câble ou de défaut d’isolement, un test de résistance d’isolement au mégohmmètre est plus adapté. Ce type de mesure permet d’évaluer l’état de l’isolant. Elle ne se réalise pas comme une simple mesure de continuité et doit être effectuée avec un appareil approprié, sur un circuit isolé, par une personne formée.

C’est un point important : un câble peut paraître correct au multimètre, mais présenter un défaut d’isolement sous certaines conditions. C’est pourquoi une panne intermittente ou un déclenchement différentiel répété demande souvent des contrôles plus poussés.

Combiner les techniques de test

Le test de tension permet de vérifier si un câble est alimenté. Il se fait avec prudence, car le circuit peut être sous tension. Il doit être réservé aux personnes compétentes et réalisé avec un appareil adapté. Un testeur de tension peut confirmer la présence de courant, mais il ne dit pas toujours si le câble est en bon état. Un câble peut présenter une tension à vide, puis s’effondrer dès qu’un appareil consomme.

C’est là que l’analyse en charge devient utile. Elle permet de comprendre si le circuit tient lorsque l’installation est sollicitée. Un exemple courant : une prise affiche une tension correcte au multimètre, mais l’appareil branché ne fonctionne pas correctement. Le défaut peut venir d’un mauvais serrage, d’une section inadaptée, d’une connexion oxydée ou d’un fil partiellement endommagé.

Le test de courant aide à comprendre la consommation réelle du circuit. Il peut mettre en évidence une surcharge ou une anomalie de fonctionnement. Mais là encore, l’interprétation compte autant que la mesure. Un appareil donne une valeur. Le technicien doit comprendre ce que cette valeur signifie.

Inspecter les zones sensibles

L’inspection visuelle reste indispensable. Il faut vérifier les connexions, les borniers, les boîtes, les prises, les gaines, les passages exposés et les zones où les câbles ont pu subir une contrainte. Les installations anciennes demandent une attention particulière. Les reprises, les ajouts de circuits, les câbles cachés et les tableaux modifiés créent parfois des incohérences.

Dans le cas de câbles enterrés ou difficiles d’accès, l’inspection directe ne suffit plus. Un détecteur vendu dans le commerce peut donner une indication, mais il peut aussi être imprécis. Profondeur, humidité du sol, présence d’autres réseaux, blindage, matériaux, armatures métalliques et interférences peuvent fausser la lecture. Un particulier ou un professionnel non formé à la détection de réseaux peut alors localiser le mauvais câble, ouvrir au mauvais endroit ou endommager un ouvrage voisin.

Pour les réseaux enterrés, la détection doit être croisée avec les plans disponibles, les déclarations réglementaires, le marquage-piquetage et, si nécessaire, des investigations complémentaires. Travailler à proximité de réseaux enterrés ne s’improvise pas. Avant des travaux, il faut tenir compte des obligations DT-DICT et de la localisation des réseaux existants.

Choisir les outils de contrôle pour trouver un câble défectueux

Les outils nécessaires dépendent du type de problème. Tester une prise dans une maison n’a rien à voir avec localiser un câble enterré sur une zone de travaux. Le niveau de risque n’est pas le même, et les méthodes non plus.

Utiliser un multimètre avec méthode

Un bon multimètre doit permettre la mesure de tension, de résistance et de continuité. Il doit être adapté au type d’installation et utilisé dans de bonnes conditions. Avant toute mesure, il faut vérifier les cordons, le calibre, l’état de l’appareil et la catégorie de sécurité.

Le multimètre est efficace pour confirmer certains problèmes électriques. Il peut aider à repérer une coupure, une anomalie de tension ou une résistance inhabituelle. En revanche, il ne permet pas toujours de localiser précisément un défaut dans un câble long, enterré ou inaccessible. Il aide à tester, mais il ne remplace pas une recherche complète.

Comprendre les limites des testeurs

Les testeurs de tension existent sous plusieurs formes : tournevis testeur, VAT, testeur sans contact, appareil multifonction. Leur avantage est la rapidité. Ils permettent de vérifier la présence ou l’absence apparente de tension. Mais ils peuvent être mal utilisés ou mal interprétés.

Un testeur sans contact, par exemple, peut réagir à proximité d’un câble alimenté sans confirmer l’état réel du conducteur. À l’inverse, il peut ne rien détecter si le câble est trop profond, blindé, dans une gaine métallique ou mal positionné. Pour des câbles électriques cachés ou enterrés, les outils grand public montrent vite leurs limites.

Il faut aussi distinguer les outils de repérage des outils de diagnostic. Un détecteur peut aider à suivre un cheminement. Un multimètre peut donner une mesure. Un mégohmmètre peut révéler un défaut d’isolement. Un réflectomètre peut aider à prélocaliser un défaut sur un câble. Aucun outil, pris seul, ne remplace l’analyse de terrain.

Trouver un câble défectueux grâce aux méthodes professionnelles

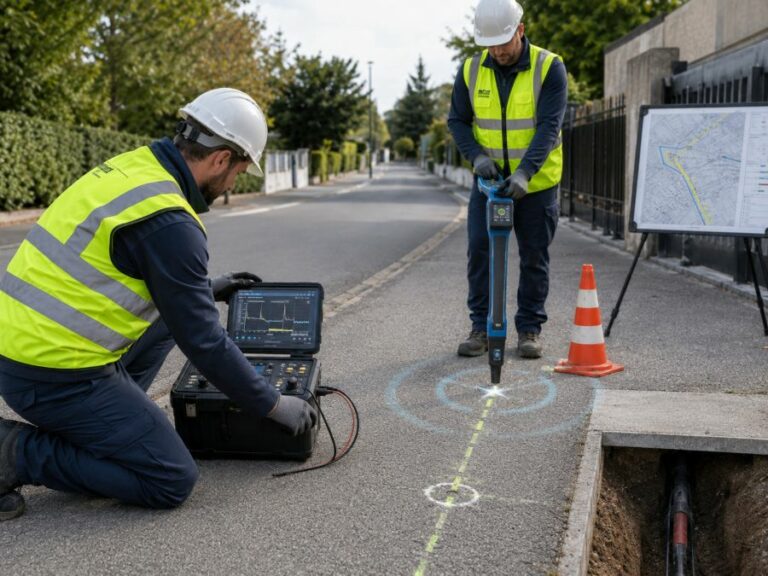

Pour localiser un défaut sur un câble enterré ou un câble long, les professionnels utilisent des méthodes spécifiques. La recherche suit généralement plusieurs étapes :

• l’identification du câble concerné ;
• la sécurisation de la zone d’intervention ;
• la prélocalisation du défaut ;
• la localisation précise du défaut ;
• la confirmation du diagnostic avant ouverture ou réparation.

La réflectométrie temporelle, souvent appelée TDR, permet par exemple d’envoyer une impulsion dans le câble et d’analyser le signal réfléchi. Elle peut aider à repérer une rupture, un court-circuit ou un changement d’impédance. D’autres méthodes peuvent être utilisées selon le type de défaut : générateur d’impulsions, méthode acoustique, détection électromagnétique, mesure d’isolement ou recherche de fuite.

Le choix de la méthode dépend du câble, de sa longueur, de son accessibilité, du type de défaut et de l’environnement. Un défaut franc ne se recherche pas toujours comme une panne intermittente. Un défaut d’isolement lié à l’humidité ne se traite pas comme un conducteur sectionné. C’est pourquoi le diagnostic doit être progressif et documenté.

Réparer seulement ce qui peut l’être

Les outils de réparation comme la pince à dénuder, le ruban isolant ou les connecteurs de câblage doivent être utilisés avec discernement. Un ruban isolant ne règle pas un défaut sérieux. Un connecteur mal choisi peut créer un échauffement. Une réparation doit être durable, adaptée au circuit, protégée mécaniquement et conforme aux règles applicables.

Lorsque le câble est endommagé sur une longueur importante, exposé à l’humidité ou intégré dans une installation sensible, le remplacement est souvent plus sûr qu’une réparation ponctuelle. Une réparation improvisée peut déplacer le problème au lieu de le résoudre.

Suivre une procédure logique

La recherche de défaut doit partir des zones à risque : prises marquées, appareils en défaut, circuits qui disjonctent, passages de câbles exposés, zones de travaux, tranchées récentes, regards, coffrets et tableau électrique. Ensuite, il faut avancer étape par étape. Identifier le circuit. Sécuriser l’intervention. Isoler les éléments. Tester les câbles. Comparer les mesures. Documenter les anomalies.

Cette méthode évite de chercher au hasard. Sur le terrain, le hasard coûte cher. Une mauvaise hypothèse peut faire perdre une journée, provoquer une ouverture inutile ou créer un nouveau problème.

Il faut également tenir compte du contexte. Une panne apparue après un perçage, un terrassement ou une infiltration d’eau n’a pas la même origine probable qu’un déclenchement progressif sur une installation ancienne. Le diagnostic doit toujours croiser les symptômes, les mesures, les plans, les contraintes du site et l’historique de l’installation.

Trouver un câble défectueux : quand faire appel à un professionnel ?

Si un défaut est détecté, la suite dépend de sa nature. Un composant défectueux peut être remplacé. Un câble endommagé peut être réparé ou changé. Une fuite de courant à la terre, une coupure enterrée ou un réseau mal localisé demandent une expertise spécifique.

Un électricien qualifié peut intervenir sur une installation intérieure, vérifier un circuit, contrôler un tableau, remplacer une prise ou rechercher un défaut d’isolement. Pour un câble enterré, un réseau extérieur ou une zone de travaux, il faut souvent faire appel à une entreprise spécialisée dans la détection et la localisation de réseaux.

Obterra intervient dans le Sud-Ouest, notamment au Pays basque, à Bayonne, dans les Pyrénées-Atlantiques, les Landes, la Gironde et les Hautes-Pyrénées. Nous utilisons du matériel professionnel de détection, plus coûteux et plus performant que les détecteurs destinés aux particuliers. Mais l’essentiel ne se limite pas à l’appareil. Ce matériel demande une formation, une méthode et une bonne lecture du terrain.

Trouver un câble défectueux ne consiste donc pas seulement à passer un outil sur un mur ou sur le sol. Il faut croiser les signes, les mesures, les plans, le contexte et l’expérience. C’est cette combinaison qui permet de détecter les problèmes, de sécuriser les travaux et d’éviter une erreur aux conséquences importantes.
