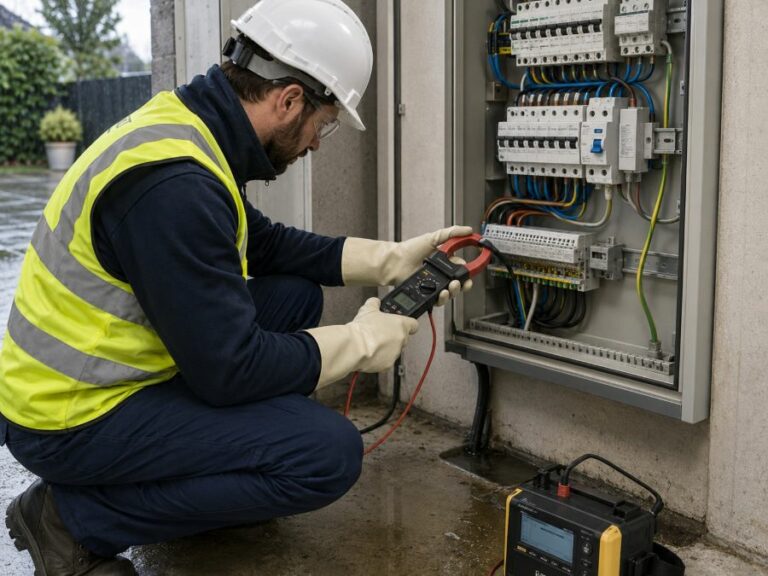

Recherche de défaut sur câbles électriques

Pourquoi localiser précisément un défaut sur câble électrique ?

Un défaut de câble ne concerne pas seulement la continuité électrique. Il peut aussi ralentir un chantier, immobiliser des équipes ou exposer les intervenants à un risque. Pour cette raison, la localisation doit être précise, documentée et adaptée au terrain.

La recherche de défaut sur câbles suit une démarche progressive. Le technicien identifie d’abord le type de défaut. Ensuite, il réalise les mesures électriques nécessaires. Puis, il prélocalise la zone concernée avant de confirmer la position sur le terrain. Cette méthode réduit les ouvertures inutiles et facilite la prise de décision.

Sur un câble souterrain, la difficulté augmente. Le câble n’est pas visible, les plans peuvent être anciens et le tracé réel peut différer du tracé théorique. Ainsi, une distance mesurée depuis un départ ne suffit pas toujours. Il faut aussi connaître le cheminement réel du câble.

Obterra intervient précisément à cette étape. Nous accompagnons les maîtres d’ouvrage, collectivités, exploitants et entreprises de travaux. Certifiés Qualitia en détection et géoréférencement des réseaux, nous intervenons dans le cadre réglementaire applicable à la localisation des réseaux. Nos prestations s’appuient notamment sur les exigences liées à la réforme anti-endommagement et sur les pratiques encadrées par la série NF S 70-003. Nous couvrons le Sud-Ouest, notamment la Gironde, les Landes, les Hautes-Pyrénées et les Pyrénées-Atlantiques.

Recherche de défaut sur câbles : des méthodes éprouvées

La bonne méthode dépend toujours du câble et de son environnement. Un défaut franc ne se traite pas comme une faiblesse d’isolement intermittente. De même, une rupture nette demande une approche différente d’un défaut de gaine humide.

Avant d’intervenir, le technicien analyse plusieurs paramètres :

• le niveau de tension du câble ;
• la nature du défaut observé ;
• l’accessibilité des extrémités ;
• la présence éventuelle d’eau ou d’humidité ;
• la fiabilité des plans disponibles ;
• les contraintes du site et des autres réseaux.

Cette analyse évite de s’appuyer sur un seul appareil. En effet, une mesure isolée peut induire en erreur. Les résultats doivent donc être croisés avec les plans, les affleurants, les signaux détectés et les observations terrain.

Dans la pratique, l’intervention commence souvent par la collecte des plans. Le technicien identifie ensuite les départs, contrôle la continuité et mesure l’isolement. Après cela, il recherche le tracé réel du câble. Cette étape est essentielle, car la prélocalisation donne une distance probable, pas toujours une position exacte.

La recherche de défaut électrique, la détection de réseau et le géoréférencement sont donc complémentaires. Le diagnostic électrique aide à comprendre le problème. La détection suit le tracé réel du câble. Enfin, le géoréférencement transforme l’information en donnée durable.

Méthode de thermographie

La thermographie permet de repérer des échauffements anormaux sur les parties accessibles d’une installation. Une caméra thermique mesure les écarts de température sur un câble apparent, une jonction, une armoire ou un raccordement.

Le principe reste simple. Une connexion dégradée, une surcharge ou une résistance locale peut produire de la chaleur sous charge. La caméra rend alors cette anomalie visible. Ainsi, le technicien peut repérer un point chaud avant qu’il ne provoque une panne.

Cette méthode convient surtout aux tableaux, armoires, connexions, têtes de câble et équipements visibles. Elle peut révéler un serrage insuffisant, un déséquilibre, une surcharge ou le vieillissement d’un composant. Sur un site industriel, ce type de contrôle peut éviter un arrêt de production.

Cependant, la thermographie ne localise pas toujours un défaut sur câble enterré. Le sol, la profondeur, l’humidité et le revêtement peuvent masquer les variations thermiques. Elle reste donc un outil complémentaire. Pour un câble souterrain, elle doit être associée à d’autres mesures et à une confirmation terrain.

Tests de continuité et d’isolement

Les tests de continuité vérifient si le conducteur laisse passer le courant d’un point à un autre. Ils aident à repérer une coupure, une rupture, un mauvais raccordement ou une discontinuité. Selon le contexte, le technicien utilise un multimètre, un ohmmètre, un contrôleur d’isolement ou un analyseur de câbles.

L’interprétation demande de l’expérience. Une continuité correcte ne prouve pas que le câble est sain. Par exemple, le conducteur peut rester continu alors que l’isolation est dégradée. À l’inverse, une résistance anormale peut signaler une connexion oxydée ou une faiblesse sur une jonction.

Les essais d’isolement complètent donc les contrôles de continuité. Ils vérifient le comportement du câble par rapport à la terre ou entre conducteurs. Pour certains câbles de puissance, notamment des câbles moyenne tension ou blindés, des essais VLF peuvent aussi être utilisés. Ils permettent de contrôler l’isolation avec une très basse fréquence, selon des procédures adaptées au type de câble, à sa tension nominale et au contexte d’intervention.

Selon le défaut, d’autres méthodes peuvent contribuer à la prélocalisation :

• réflectométrie pour estimer une distance au défaut ;
• méthode par impulsion pour analyser une anomalie sur le câble ;
• réflexion d’arc pour certains défauts difficiles à voir ;
• méthode de pont pour des défauts résistifs ;
• détection acoustique pour confirmer une zone sur le terrain ;
• tension de pas pour rechercher certains défauts de gaine.

L’objectif reste toujours le même. Il faut réduire la zone de recherche avant la localisation précise. Ensuite, les équipes peuvent intervenir avec plus de sécurité et moins d’incertitude.

Recherche de défaut sur câbles : des outils fiables pour la détection

La qualité d’une recherche de défaut dépend des outils, mais aussi de leur utilisation. Un appareil performant peut donner un résultat fragile s’il est mal paramétré. À l’inverse, un technicien expérimenté sait choisir la bonne méthode et vérifier les incohérences.

Dans les réseaux enterrés, cette vigilance devient essentielle. Les autres canalisations, masses métalliques ou réseaux voisins peuvent perturber les mesures. Par conséquent, Obterra croise les données disponibles au lieu de s’appuyer sur un seul signal.

Notre approche combine les plans, les affleurants, les signaux détectés et les contraintes du site. Elle permet de suivre le tracé réel du câble et de restituer une information exploitable. Les équipes de chantier peuvent alors décider plus vite et intervenir au bon endroit.

Analyseurs de câbles

Les analyseurs de câbles contrôlent l’état électrique d’une liaison. Selon les modèles, ils mesurent la continuité, l’isolement, la distance probable au défaut ou l’état d’une gaine. Certains appareils analysent aussi la réflexion d’un signal envoyé dans le câble.

Lorsqu’une impulsion rencontre une rupture, un court-circuit ou un changement d’impédance, une partie du signal revient vers l’appareil. L’analyse du retour aide à estimer la distance du défaut depuis le point de mesure. Cette technique facilite la prélocalisation, mais elle ne suffit pas toujours.

Par exemple, un appareil peut indiquer un défaut à 72 mètres du départ. Toutefois, ces 72 mètres doivent être reportés sur le tracé réel. Le câble peut changer de direction, contourner un obstacle ou suivre un plan devenu imprécis. La détection du tracé reste donc indispensable.

Pour fiabiliser l’intervention, le technicien applique plusieurs bonnes pratiques :

• isoler correctement le câble avant les mesures ;
• sécuriser la zone de travail ;
• identifier les extrémités avec certitude ;
• contrôler les mises à la terre ;
• choisir la méthode adaptée au défaut ;
• comparer les résultats avec le terrain.

Une seule valeur ne suffit pas. Il faut rechercher une cohérence entre les mesures, les plans et les observations. Cette rigueur limite les erreurs de localisation.

Caméras thermiques

Le choix d’une caméra thermique dépend de plusieurs critères. La résolution, la sensibilité thermique, la plage de température et les fonctions de rapport comptent beaucoup. Pour une intervention professionnelle, l’image seule ne suffit pas. Il faut relier l’anomalie à un contexte électrique réel.

Dans une recherche sur câble, la caméra sert surtout à contrôler les parties visibles du réseau. Elle peut montrer une jonction qui chauffe, une armoire sous contrainte ou une connexion défectueuse. Elle aide donc à prioriser une action de maintenance.

Néanmoins, elle ne remplace pas une recherche de défaut sur câbles souterrains. Elle complète le diagnostic lorsque les conditions s’y prêtent. Un bon prestataire sait indiquer ce que l’outil révèle, mais aussi ce qu’il ne peut pas garantir.

Recherche de défaut sur câbles : préserver l’infrastructure électrique

La prévention coûte souvent moins cher que l’urgence. Une campagne de contrôle peut détecter un défaut d’isolement, un échauffement ou une incohérence de localisation. Pour les collectivités, exploitants et sites industriels, cette logique limite les arrêts imprévus.

Les actions préventives dépendent du réseau et de sa criticité. Elles peuvent inclure des contrôles thermographiques sur les équipements accessibles. Elles peuvent aussi prévoir des tests d’isolement, des vérifications de continuité ou une mise à jour du tracé.

Après travaux, le géoréférencement permet de consolider les données. Les plans deviennent plus fiables et plus simples à exploiter. Ils peuvent ensuite alimenter un SIG, un dossier de récolement ou un livrable chantier.

Un calendrier de maintenance se définit selon l’usage, l’âge et l’environnement de l’installation. Il doit aussi tenir compte des obligations applicables. En revanche, une campagne thermographique annuelle n’est pas une obligation générale pour tous les câbles enterrés. Elle correspond plutôt à un outil préventif, utile dans certains contextes.

Obterra aide à transformer une localisation ponctuelle en donnée durable. Grâce à la détection et au géoréférencement, les interventions futures gagnent en précision. Les équipes disposent ainsi d’une information claire avant d’ouvrir le sol.

Recherche de défaut sur câbles : évitez les risques d’une non-détection

Un défaut non détecté peut avoir des conséquences importantes. Sur le plan de la sécurité, il peut provoquer un échauffement, une électrisation ou un incident lors d’un terrassement. Sur le plan économique, il peut entraîner une interruption de service, une reprise de fouille ou un litige.

Pour choisir les bons outils, il faut partir du terrain. Le prestataire tient compte du niveau de tension, de l’accessibilité, de l’humidité, de la profondeur et des plans disponibles. Ensuite, il relie chaque mesure à la réalité du chantier.

Une distance donnée par un analyseur n’a de valeur que si elle est confirmée. De même, une anomalie thermique ou une baisse d’isolement doit être interprétée avec prudence. La qualité du diagnostic repose donc sur la méthode, l’expérience et la restitution des résultats.

Vous recherchez un prestataire pour une recherche de défaut sur câbles ? Vous avez besoin d’une localisation de câbles souterrains ou d’une détection de réseaux électriques avant intervention ? Obterra vous accompagne dans le Sud-Ouest avec une approche terrain, des
