Comment faire détecter les réseaux enterrés avant de commencer des travaux de terrassement ?

Détection de réseaux étape par étape pour sécuriser le chantier

Travaux de terrassement pour une voirie, création d’un parking, extension de bâtiment, pose de réseaux, aménagement d’un espace public, installation de panneaux solaires sur un site collectif : dans tous ces cas, le sous-sol peut contenir plusieurs ouvrages sensibles.

On peut notamment retrouver :

• réseau électrique ;
• canalisation de gaz ;
• conduite d’eau potable ;
• réseau télécom ;
• réseau d’assainissement ;
• éclairage public ;
• ouvrage pluvial ;
• ancien branchement non cartographié.

Le risque n’est donc pas théorique. Une pelle mécanique peut toucher une conduite. Une tranchée peut croiser un câble. Un réseau peut être plus haut, plus bas ou plus proche que prévu. Résultat : arrêt de chantier, réparation d’urgence, interruption de service, surcoût, litige, voire accident grave.

La détection des réseaux enterrés sert précisément à éviter ces situations. Elle permet de localiser les ouvrages avant le terrassement, de sécuriser les équipes et de produire des données exploitables pour organiser les travaux.

1. Sécuriser les étapes avant travaux

La première étape consiste à replacer la détection dans la préparation globale du chantier. Il ne s’agit pas seulement de passer un appareil sur le terrain quelques heures avant le début des travaux. Une détection fiable commence par l’analyse du projet, de son emprise et des contraintes connues.

Avant toute intervention, le responsable du projet doit identifier la zone concernée, la nature des travaux, la profondeur prévue, les accès, les réseaux potentiellement présents et les points sensibles. Cette analyse permet ensuite de choisir les bonnes méthodes de localisation.

La réglementation DT-DICT entre ici dans le processus. Elle permet d’interroger les exploitants de réseaux et d’obtenir les informations disponibles. Cependant, ces réponses ne suffisent pas toujours. Certains plans sont anciens. D’autres comportent une incertitude trop importante. Dans certains cas, des investigations complémentaires deviennent nécessaires.

Prenons un exemple courant. Une entreprise doit ouvrir une tranchée pour poser un nouveau réseau pluvial le long d’une voirie. Les plans indiquent une conduite d’eau et un réseau télécom. Sur le terrain, la configuration laisse penser qu’un ancien branchement traverse aussi la zone. Sans vérification, l’entreprise travaille avec une vision partielle. Avec une détection préalable, elle adapte son tracé avant de mobiliser les engins.

2. Préparer le chantier avec méthode

La préparation du chantier doit permettre de passer d’une information administrative à une information réellement opérationnelle. Les plans, les récépissés DT-DICT, les relevés existants, les affleurants visibles, les regards, les coffrets et les indices de surface doivent être croisés.

Cette étape demande une lecture terrain. Un regard décalé, une bouche à clé isolée ou une remontée sur façade peuvent révéler la présence d’un ouvrage non attendu. Dans la pratique, un bon diagnostic commence souvent par ces détails.

Il faut aussi tenir compte du contexte local. Dans le Sud-Ouest, les terrains ne se comportent pas tous de la même manière. Une intervention en Gironde ne présente pas les mêmes contraintes qu’un chantier dans les Landes, les Hautes-Pyrénées ou les Pyrénées-Atlantiques. Nature du sol, humidité, urbanisation, ancienneté des réseaux, relief : ces éléments influencent la détection et la préparation du terrassement.

Obterra intervient principalement dans ces départements. Cette connaissance du terrain local facilite l’analyse avant travaux et le choix des techniques adaptées.

3. Exploiter les plans existants sans les surestimer

La consultation des plans des réseaux existants reste indispensable. Elle permet d’identifier les exploitants, les ouvrages déclarés, leur nature et leur position supposée. Elle sert aussi à repérer les incohérences avant l’arrivée sur site.

Cependant, les plans ne sont pas toujours fidèles à l’existant. Il peut être incomplet, imprécis ou dépassé. Une canalisation peut avoir été déplacée lors de travaux antérieurs. Un branchement peut ne pas avoir été reporté. Un réseau peut être indiqué en classe de précision insuffisante pour engager un terrassement en sécurité.

C’est ici que beaucoup d’erreurs apparaissent. On confond présence sur plan et localisation fiable. Or, avant de creuser, il faut réduire l’incertitude. La détection vient donc compléter les données existantes. Elle ne remplace pas la procédure réglementaire, mais elle donne aux équipes une vision plus précise de ce qui se trouve réellement sous leurs pieds.

4. Localiser les réseaux avec les bons outils

La localisation précise des réseaux repose sur plusieurs technologies. Le choix dépend de la nature de l’ouvrage, de son matériau, de sa profondeur, de l’environnement du site et de l’accessibilité.

Les méthodes les plus utilisées comprennent :

• détection électromagnétique active ;
• détection électromagnétique passive ;
• radar de sol, aussi appelé GPR ;
• inspection par caméra ;
• détection par sonde ;
• relevé topographique ;
• géoréférencement.

La détection électromagnétique fonctionne particulièrement bien sur les réseaux conducteurs ou équipés d’un élément détectable. Le radar de sol permet, selon les conditions, de repérer des anomalies dans le sous-sol, y compris certains réseaux non conducteurs. L’inspection par caméra peut être utile pour les réseaux visitables ou les canalisations accessibles. La sonde permet de suivre un tracé depuis l’intérieur d’un ouvrage.

Aucune technologie n’est magique. Un géoradar peut être gêné par certains sols. Un signal électromagnétique peut être perturbé. Une canalisation non conductrice sans fil traceur peut nécessiter une approche complémentaire. C’est pourquoi la compétence du prestataire compte autant que le matériel utilisé.

Bureau d’études certifié Qualitia, Obterra s’appuie sur ces méthodes pour produire une détection adaptée au contexte du chantier, et non une intervention standard appliquée partout de la même manière.

5. Matérialiser les réseaux à la surface avant de creuser

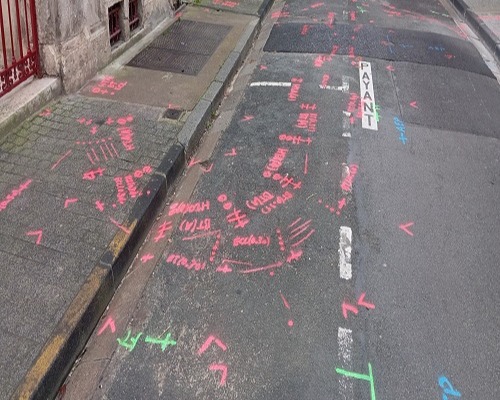

Une fois les réseaux localisés, l’information doit être visible sur le chantier. Le marquage-piquetage permet de matérialiser au sol les ouvrages détectés, leur tracé et les zones à risque.

Cette étape est essentielle pour les équipes travaux. Un plan peut rester dans un dossier. Un marquage au sol parle immédiatement au conducteur d’engin, au chef de chantier et aux intervenants. Il transforme la donnée technique en repère opérationnel.

Le marquage doit rester clair, cohérent et adapté au phasage du chantier. Il doit aussi être compris par toutes les personnes concernées. Sur un chantier actif, une mauvaise lecture peut avoir les mêmes conséquences qu’une absence d’information.

6. Utiliser la cartographie pour piloter les travaux

La détection ne doit pas s’arrêter au terrain. Les données doivent être restituées sous une forme exploitable. C’est le rôle des plans géoréférencés, de la cartographie SIG, des plans de récolement ou encore des livrables compatibles avec les outils de conception.

Le géoréférencement permet de rattacher les ouvrages à un système de coordonnées. Il donne une position fiable en planimétrie et, lorsque c’est nécessaire, en altimétrie. Pour un maître d’ouvrage, une collectivité ou une entreprise de travaux, cette précision change tout. Elle permet d’anticiper les croisements, d’adapter les profondeurs, de préparer les modes opératoires et de garder une trace utile après le chantier.

Obterra peut restituer les données sous différents formats : Autocad, Atlas, Google Earth, SIG ou BIM. L’objectif reste simple : fournir des plans lisibles, cohérents et directement utilisables.

7. Vérifier sur le terrain avant l’ouverture

Même avec une bonne détection, certaines situations nécessitent des sondages ou des vérifications complémentaires. C’est notamment le cas lorsque les incertitudes restent trop importantes, lorsqu’un réseau sensible se trouve dans l’emprise ou lorsque le terrassement passe à proximité immédiate d’un ouvrage.

Le sondage permet de confirmer la position réelle du réseau. Il peut être réalisé de manière ciblée, sur les zones où le risque est le plus fort. Cette étape évite de découvrir un ouvrage au godet, dans l’urgence, au mauvais moment.

Dans la pratique, c’est souvent ce qui distingue un chantier maîtrisé d’un chantier subi. Mieux vaut vérifier quelques points avant les travaux que gérer un arrêt complet après un dommage.

8. Terrasser avec les bonnes précautions

Une fois les réseaux détectés, le terrassement doit rester prudent. La détection réduit le risque, mais elle ne dispense pas d’appliquer des méthodes adaptées.

À proximité des réseaux, il faut éviter les gestes mécaniques trop agressifs. Les équipes doivent respecter les zones marquées, adapter les engins, contrôler les profondeurs et maintenir une communication claire entre conducteur, suiveur et chef de chantier.

Les erreurs fréquentes sont connues : creuser trop vite, négliger une zone d’incertitude, supposer qu’un réseau suit toujours une ligne droite, oublier un branchement, effacer un marquage ou travailler avec un plan non mis à jour.

Sur le terrain, un réseau ne prévient pas. Il faut donc traiter chaque zone sensible comme une contrainte réelle jusqu’à preuve du contraire.

9. Protéger les équipes et le chantier

Les mesures de sécurité doivent être intégrées dès la préparation. Elles concernent les équipes, les ouvrages, les riverains et la continuité de service. Un dommage sur un réseau électrique, gaz ou télécom peut dépasser largement le périmètre du chantier.

Faire détecter les réseaux enterrés avant terrassement, c’est donc sécuriser l’exécution, protéger le planning, maîtriser le budget et limiter la responsabilité des acteurs. C’est une décision technique, réglementaire et économique.

Quelles sont les normes concernant la détection des réseaux enterrés ?

En France, la détection des réseaux enterrés s’inscrit dans le cadre de la réglementation DT-DICT. Cette procédure concerne les déclarations de travaux et les déclarations d’intention de commencement de travaux. Elle vise à identifier les réseaux présents dans l’emprise du chantier avant toute intervention.

Elle s’appuie également sur les normes AFNOR NF S 70-003-2 et NF S 70-003-3, qui encadrent notamment la détection sans fouille et le géoréférencement des ouvrages. Ces références permettent de structurer les méthodes, les contrôles, la restitution des données et la qualité des livrables.

L’objectif reste le même : prévenir les accidents, limiter les dommages aux ouvrages et éviter les interruptions de service.

Obterra, entreprise certifiée Qualitia, applique une méthodologie rigoureuse pour garantir une identification précise et fiable des réseaux enterrés.

Qui contacter pour réaliser une détection de réseaux conforme ?

Pour réaliser une détection professionnelle, il faut s’adresser à une entreprise spécialisée dans la localisation des réseaux souterrains. Les techniciens Obterra sont formés à l’utilisation de technologies adaptées et capables d’interpréter les données en fonction de la complexité du site. Chaque intervenant détient l’AIPR conformément à la réglementation DT-DICT.

En recourant à nos services, les gestionnaires de chantier disposent de plans actualisés et détaillés, intégrant les réseaux électriques, les conduites de gaz, les réseaux d’eau potable, les télécommunications, l’assainissement ou encore les ouvrages pluviaux.

Confier cette mission à des experts permet de bénéficier d’une inspection rigoureuse. Cela limite les risques d’incident et facilite le bon déroulement des travaux.

Les technologies comme la détection électromagnétique et le géoradar permettent d’obtenir une localisation plus précise des infrastructures souterraines, même dans des milieux complexes. Les prestations de cartographie sont également indispensables pour les projets d’envergure, car elles garantissent une représentation fiable et accessible des réseaux détectés.

Le choix d’une entreprise certifiée, comme Obterra, constitue aussi un point important. Il atteste de la qualité des méthodes, du niveau de compétence des équipes et de la fiabilité des livrables. Investir dans une détection professionnelle n’est donc pas seulement une mesure de sécurité. C’est aussi un choix stratégique pour respecter les réglementations, préserver les infrastructures existantes et maîtriser les délais du chantier.

Vous préparez un chantier de terrassement en Gironde, dans les Landes, les Hautes-Pyrénées ou les Pyrénées-Atlantiques ? Obterra vous accompagne de la détection à la cartographie exploitable, avec une approche terrain, des outils adaptés et des livrables conformes aux exigences du projet.

Avant d’ouvrir le sol, sécurisez vos données. Demandez votre devis personnalisé et avancez avec une vision claire des réseaux présents sous votre chantier.
