Quelle est la différence entre une détection électromagnétique et le géoradar pour localiser des canalisations enterrées ?
Un plan donne une première indication concernant la position des canalisations. Pourtant, le terrain réserve parfois des écarts. Un branchement peut ne pas apparaître. Un fourreau peut être plus haut que prévu. C’est là que la détection devient essentielle. Une question se pose alors. Quelle est la différence entre une détection électromagnétique et le géoradar pour localiser des canalisations enterrées ? Ces deux méthodes servent le même objectif. En revanche, elles ne fonctionnent pas de la même manière. La première suit un signal électromagnétique pour localiser des réseaux enterrés conducteurs ou équipés d’un fil traceur. La deuxième envoie des ondes radar dans le sol pour repérer des canalisations non conductrices, selon les contrastes détectés.
Comprendre les deux méthodes de détection
La bonne méthode dépend du type de réseau, du sol et du contexte. Avant de choisir, il faut donc comprendre le principe de chaque technologie.
La détection électromagnétique pour suivre un signal
La détection électromagnétique permet de repérer un réseau conducteur depuis la surface. Le technicien utilise un détecteur de réseaux enterrés. Il suit le champ électromagnétique émis ou capté par l’ouvrage.
Deux modes existent :
- Le mode passif capte un signal déjà présent, comme celui d’un câble électrique.

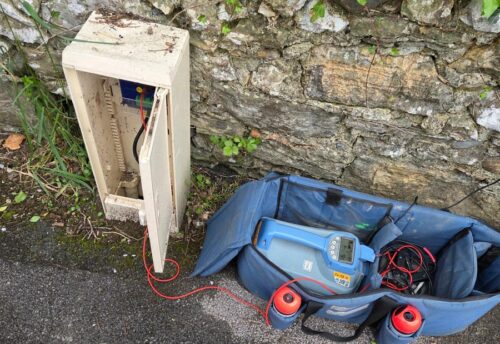

- Le mode actif injecte une fréquence dans le réseau à l’aide d’un émetteur.
- Une sonde détectable peut aussi aider à suivre une canalisation non conductrice accessible.
Cette méthode concerne notamment les câbles électriques, les conduites métalliques, certains réseaux d’eau potable, le gaz, les télécoms ou la fibre.
Le géoradar pour lire le sol

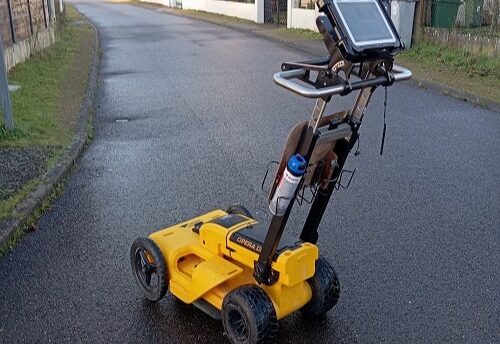

Le géoradar envoie des ondes dans le sol. Ensuite, il analyse les retours. Lorsqu’une onde rencontre un changement de matériau, un vide ou une canalisation, elle renvoie une information.
Le géoradar est donc utile dans plusieurs cas :
- Canalisation plastique non conductrice ;
- Fourreau sans fil traceur ;
- Réseau non accessible depuis un regard ;
- Anomalie détectée sur une zone de travaux ;
- Plans incomplets ou incertains.
Cependant, l’efficacité du georadar dépend beaucoup du sol. Un terrain homogène facilite la lecture. À l’inverse, un sol argileux, humide ou très encombré limite parfois la profondeur de détection.
Les normes en détection et géoréférencement des réseaux enterrés
Les normes NF S 70-003-2 et NF S 70-003-3 encadrent la détection et le géoréférencement des réseaux enterrés. La première concerne la détection sans fouille. La seconde traite du géoréférencement des ouvrages. Ensemble, elles rappellent un point essentiel : détecter les réseaux enterrés ne consiste pas seulement à passer un appareil sur le sol. Il faut analyser, contrôler, marquer et restituer clairement l’information.
Comparer les technologies pour éviter les erreurs
Aucune méthode de détection ne fonctionne dans toutes les situations. Il faut comparer la portée, la précision et les limites.
Portée et profondeur de détection
La détection électromagnétique donne de bons résultats lorsque le réseau est conducteur. Elle fonctionne aussi très bien quand le technicien peut injecter une aiguille détectable. Dans ce cas, le détecteur suit la conduite avec précision.
Toutefois, le signal peut se propager sur un autre ouvrage. Il peut aussi être perturbé par des réseaux proches. En centre-ville, ce cas arrive souvent. Plusieurs réseaux enterrés se croisent sur une même zone.
Le géoradar offre une autre lecture. Il ne suit pas un signal injecté. Il observe les contrastes dans le sol. Son efficacité dépend de plusieurs facteurs :
- La fréquence de l’antenne radar ;
- Le diamètre de l’ouvrage ;
- La nature du sol ;
- L’humidité du terrain ;
- L’encombrement des réseaux enterrés.
Avantages et limites d’une détection électromagnétique et du géoradar
La détection électromagnétique est rapide et précise sur les réseaux enterrés conducteurs. Elle permet aussi de réaliser un marquage piquetage clair pour les équipes de chantier.
Ses limites apparaissent lorsque les réseaux ne sont pas accessibles. Le géoradar complète alors la méthode. Il aide à repérer les réseaux enterrés non détectés avec le détecteur.
En revanche, le georadar demande plus d’analyse. La lecture n’est pas automatique. Un géoradar ne détecte pas les réseaux formellement. Il produit une image. Le technicien doit ensuite l’interpréter.
Appliquer la bonne méthode de détection des réseaux sur chantier
Le choix dépend du type de canalisations, mais aussi des conditions du chantier. C’est là que l’expertise change tout.
Conditions du sol et contexte de travaux
Le sol influence directement le résultat. S’il est sec et homogène, cela facilite la détection par georadar. Lorsqu’il est humide, il peut absorber les ondes. Une zone métallique peut aussi perturber le signal capté par le détecteur.
Le contexte compte aussi. En travaux publics, les réseaux enterrés sont souvent proches. Dans une rue de Bayonne, par exemple, un réseau d’eau potable peut croiser un réseau de gaz et un ancien branchement d’assainissement.
Dans ce cas, une seule technique de détection de réseaux ne suffit pas toujours. Il faut croiser les données et contrôler les incohérences.
Au Pays basque, à Bayonne, ainsi que dans les Pyrénées-Atlantiques, les Landes, la Gironde et les Hautes-Pyrénées, la nature des sols présente une grande diversité. L’analyse de terrain demeure donc indispensable dans ces territoires.
Anticiper les coûts et les contraintes
Le prix d’une détection de réseaux dépend rarement d’un seul critère. Il dépend du temps, du matériel et du niveau de précision attendu.
Équipements nécessaires pour chaque méthode
Plusieurs équipements peuvent être nécessaires :
- Détecteur électromagnétique pour suivre les réseaux conducteurs ;
- Géoradar pour rechercher des ouvrages non conducteurs ;
- Caméra pour l’inspection de canalisations accessibles ;
- GPS de précision ou station Leica pour le géoréférencement ;
- Logiciels SIG ou AutoCAD pour produire les livrables.
Expertise et formation requises
La location d’un détecteur de réseaux pour une intervention ponctuelle peut sembler simple. Pourtant, l’interprétation demande une vraie compétence. Un mauvais choix de fréquence peut fausser le tracé. Une lecture trop rapide peut faire manquer un réseau.
Le géoradar demande aussi de l’expérience. Il faut savoir lire les retours du georadar. Il faut distinguer une canalisation, une pierre, une dalle ou une anomalie. Ainsi, la compétence du technicien reste aussi importante que l’appareil utilisé.
Fiabiliser la détection de réseaux enterrés
La meilleure solution consiste souvent à combiner les technologies. La détection électromagnétique localise les réseaux conducteurs. Le géoradar complète la recherche sur les ouvrages non conducteurs. L’inspection caméra apporte une confirmation visuelle lorsque le réseau est accessible.
Ensuite, le géoréférencement rend la donnée exploitable. Les réseaux détectés peuvent être intégrés dans une cartographie. Cela permet de sécuriser le chantier et de faciliter les interventions futures.
Obterra, entreprise certifiée Qualitia, accompagne les professionnels (maîtres d’ouvrage, collectivités, exploitants, entreprises de BTP…), mais aussi les particuliers. L’objectif reste simple : localiser les réseaux enterrés avant les travaux, réduire les risques d’accident et éviter les arrêts de chantier.
