Plan canalisation maison : comprendre, détecter, tracer
Un plan canalisation maison n’est pas un plan décoratif ou une formalité pour le notaire. C’est une carte technique précise qui documente l’emplacement et les caractéristiques des réseaux enterrés d’une habitation : eau potable, eaux usées, eaux pluviales, gaz, télécom, parfois même l’électricité si les gaines sont souterraines. L’objectif est simple : savoir ce qui passe sous le terrain avant d’entreprendre des travaux, prévenir les dégâts et garantir la conformité. Pourtant, ce document est souvent absent, erroné, ou dépassé. Beaucoup de maisons n’ont jamais eu de plan à jour. D’autres ont vu leurs réseaux modifiés sans que personne ne réactualise les données. Résultat : une simple tranchée pour poser une haie ou une clôture peut se transformer en chantier de réparation si une canalisation est percée. Demandez un devis, nous intervenons dans le Pays Basque et les alentours.
- Les réseaux enterrés concernés par le plan
- Pourquoi les plans sont souvent erronés ou incomplets
- Comment détecter les canalisations enterrées efficacement
- Réaliser ou mettre à jour un plan canalisation maison
- Plan canalisation maison : exemples concrets et erreurs classiques
- Le plan canalisation maison comme outil stratégique
- Où trouver un plan tout à l’égout et éviter les erreurs d’évacuation
- Le relevé terrain reste indispensable, plan ou pas plan
- Respecter la pente minimale pour éviter stagnations ou bouchons
- Pourquoi il est obligatoire de séparer eaux usées et eaux pluviales
- Plans anciens, réseaux combinés et erreurs invisibles
- Assainissement individuel : tout doit être tracé et vérifiable
- Le SIG et les données publiques, oui… mais à compléter systématiquement
Les réseaux enterrés concernés par le plan
Un plan canalisation maison bien fait recense l’intégralité des réseaux utiles. À commencer par le réseau plomberie : l’arrivée d’eau potable, les canalisations d’évacuation eaux usées (EU), les eaux pluviales (EP), sans oublier les éventuelles extensions vers une piscine, un garage, ou un local technique. En cas de système d’assainissement individuel, il doit également inclure la fosse septique, le préfiltre, les regards, le drain ou lit d’épandage. Pour les logements raccordés au réseau public, le plan doit aller jusqu’au point de raccordement, généralement situé en limite de propriété.
Les canalisations de gaz enterré, lorsqu’il y en a, sont critiques. Une erreur de pioche peut être dramatique. Idem pour les lignes télécom ou câbles électriques, souvent oubliés parce que posés à faible profondeur et mal signalés. Un regard télécom peut être enterré sous un dallage ou sous la pelouse. Il faut le localiser précisément avant tout aménagement extérieur.
Pourquoi les plans sont souvent erronés ou incomplets
Trois raisons principales expliquent l’absence ou l’imprécision d’un plan de canalisation maison. Premièrement, de nombreuses constructions ont été réalisées sans qu’un relevé précis ne soit effectué. Les artisans posaient, raccordaient, et partaient sans laisser de documentation. Deuxièmement, les travaux de rénovation ou d’extension (pergola, terrasse, abri de jardin) modifient souvent les réseaux sans que les modifications ne soient tracées. Enfin, il n’est pas rare que les canalisations aient été posées par des particuliers eux-mêmes, sans plan d’origine, ni connaissance du bon cheminement. On voit souvent des eaux pluviales reliées aux eaux usées, ou une évacuation de cuisine qui rejoint la gouttière. Ce sont des erreurs fréquentes, qui deviennent problématiques en cas de revente ou d’inspection par le SPANC.
Comment détecter les canalisations enterrées efficacement

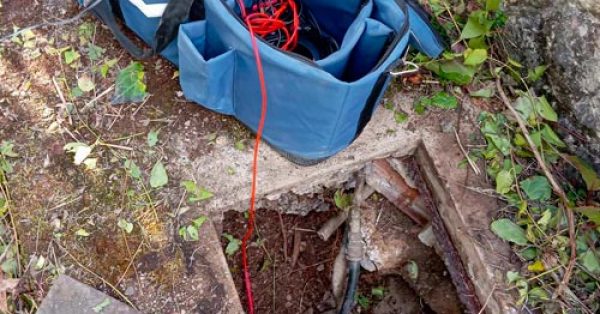

Un plan fiable commence toujours par une détection rigoureuse. Sur le terrain, plusieurs techniques sont utilisées en fonction des matériaux et de la nature du réseau. Pour les canalisations métalliques ou câblées (comme le gaz ou l’électricité), la détection électromagnétique est rapide et précise. On utilise un générateur de signal, qu’on injecte sur la conduite ou son câble de masse, et un détecteur de surface permet de tracer son parcours. C’est efficace sur les gaines électriques, les conduites en cuivre ou acier, les réseaux de télécom avec masse.
Mais dans 60 % des cas, les réseaux sont en PVC ou en PEHD (polyéthylène haute densité). Là, pas de conduction. Il faut passer au géoradar : un radar de sol qui scanne le sous-sol en envoyant des ondes. Ce système permet de visualiser les canalisations, même à 1m de profondeur, sous un béton ou un enrobé. Il est incontournable pour localiser une évacuation eaux usées en PVC, ou un ancien tuyau d’eaux pluviales. Pour valider un tracé, on peut également injecter une sonde détectable dans la canalisation : l’aiguille est poussée depuis un regard, et sa position est repérée avec précision à la surface. On peut ainsi relever un réseau complexe même sans plans d’origine.
Réaliser ou mettre à jour un plan canalisation maison
Une fois la détection réalisée, le travail ne s’arrête pas là. Il faut relever topographiquement les points clés : regards, coudes, jonctions, profondeurs, avec une station totale ou un GPS différentiel. Ce relevé est ensuite converti en plan DAO (type DWG ou PDF), structuré par couches : EU, EP, eau potable, gaz, etc. Un bon plan mentionne aussi les matériaux, les diamètres, les profondeurs, les pentes. Ces données permettent une lecture fonctionnelle du réseau. À noter : en cas de projet neuf ou de rénovation majeure, ce type de plan est obligatoire pour les dossiers DT-DICT. Il est aussi de plus en plus exigé par les notaires en cas de vente, surtout dans les zones sensibles. Dans certains cas, le plan est enrichi avec des données de géoréférencement, notamment pour les collectivités ou les projets en zone urbaine dense. Cela permet d’intégrer le plan canalisation maison dans un SIG (Système d’Information Géographique), pour une lecture à l’échelle du quartier ou de la commune.Plan canalisation maison : exemples concrets et erreurs classiques
Un client prévoit de poser une terrasse sur plots dans son jardin. Il pense que les canalisations passent “plutôt côté garage”. Résultat : la dalle repose directement sur un regard d’évacuation enterré, dont le couvercle finit par céder sous le poids. Réparation : 3 jours de travaux, démontage complet, curage, reprise de la pente.

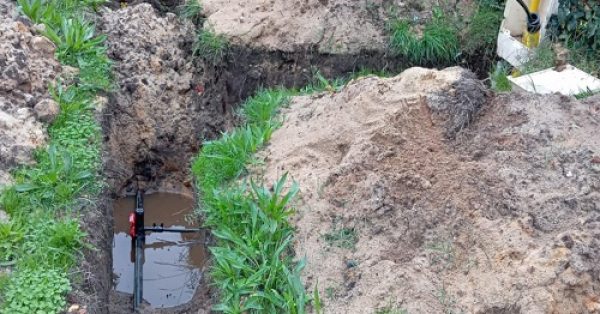

Autre cas : une piscine installée sans repérage des réseaux. En creusant, l’entreprise coupe une canalisation d’eaux pluviales. L’eau s’accumule, inonde la tranchée, et bloque le chantier. Aucun plan n’indiquait ce réseau. Un diagnostic par géoradar aurait évité la perte de temps et de budget.
Les erreurs à éviter sont toujours les mêmes : se baser sur un vieux plan approximatif, négliger les réseaux secondaires, faire confiance à la mémoire ou aux dires du précédent propriétaire, ou encore ignorer les gaines vides posées en attente. Ces dernières peuvent devenir critiques si elles sont utilisées plus tard (fibre optique, arrosage, éclairage extérieur). Ne pas les localiser, c’est prendre le risque de devoir tout casser à nouveau.
Le plan canalisation maison comme outil stratégique
Un bon plan canalisation maison, c’est un outil de prévention, d’anticipation et d’optimisation. Il sécurise les travaux, évite les litiges, et permet de planifier sereinement une extension, un aménagement paysager, ou une mise en conformité. Dans le Sud-Ouest comme ailleurs, les terrains anciens sont souvent mal documentés. Entre les mises en œuvre artisanales, les réseaux non tracés, et l’évolution des normes, la seule vraie garantie, c’est une détection professionnelle, un relevé précis, et un plan à jour. Rien ne remplace le terrain. Rien ne remplace une bonne donnée.
Où trouver un plan tout à l’égout et éviter les erreurs d’évacuation
Quand on veut intervenir sur un terrain – que ce soit pour creuser une tranchée, raccorder un bâtiment, poser un drain, ou installer un système d’arrosage – il est impératif de savoir exactement où passent les réseaux. Et cela commence très souvent par une question simple : où trouver un plan tout à l’égout ? La réponse est moins évidente qu’il n’y paraît, car l’information est morcelée, parfois obsolète, et souvent incomplète. Il faut aller chercher les données à plusieurs endroits, les croiser, les confirmer sur le terrain, et surtout, les remettre à jour si nécessaire.
Le premier réflexe à avoir, c’est de demander une copie du dossier d’origine auprès de la mairie ou du service d’urbanisme. Ce dossier contient généralement les plans de raccordement au réseau public d’assainissement – c’est-à-dire le point exact où les eaux usées (EU) de la maison sont connectées au système collectif. En lotissement, il est parfois aussi disponible auprès du promoteur ou du syndic. Si le logement est ancien, l’information peut être incluse dans le permis de construire initial, à condition qu’il ait été correctement archivé. Mais attention : ces plans sont souvent schématiques, et ne donnent que des indications de principe. Ils ne permettent pas de localiser précisément une canalisation enterrée sur le terrain, ni de connaître la pente réelle, ni la profondeur.
Le relevé terrain reste indispensable, plan ou pas plan
C’est là qu’intervient le travail de terrain : un relevé topographique associé à une détection réseaux enterrés. Car dans la majorité des cas, le plan mairie est incomplet. Et s’appuyer uniquement sur le tracé théorique pour effectuer des travaux, c’est prendre le risque de tomber sur une conduite mal positionnée, une pente insuffisante, ou une canalisation sectionnée. Un exemple concret : un propriétaire souhaite aménager son sous-sol. Il consulte le plan de raccordement fourni lors de la vente. Tout semble ok. Mais lors du raccordement des nouvelles évacuations, le plombier découvre que la canalisation principale a une contre-pente, invisible sur le papier, causant un refoulement à chaque pluie intense. Résultat : travaux de reprise, tranchée de 12 mètres, et budget doublé.
Respecter la pente minimale pour éviter stagnations ou bouchons
Justement, parlons de pente. Beaucoup cherchent à savoir quelle est la valeur correcte pour une canalisation d’évacuation. La norme en vigueur recommande une pente minimale de 1 à 3 %, soit 1 à 3 cm par mètre linéaire, selon le diamètre de la conduite et le débit prévu. Pour une évacuation eaux usées classique en PVC de 100 mm, une pente de 2 % est généralement considérée comme optimale. Moins que ça, les eaux stagnent. Plus que ça, on risque un effet d’érosion ou un passage trop rapide des liquides, laissant les solides derrière. C’est le principe du “trop de vitesse tue le rinçage”. L’idéal est donc de travailler avec un laser de chantier, ou mieux encore, d’avoir un plan de canalisation maison réalisé avec géoréférencement, pour vérifier non seulement le tracé mais aussi la pente effective.
Pourquoi il est obligatoire de séparer eaux usées et eaux pluviales
Autre sujet essentiel : la séparation des eaux usées et des eaux pluviales. Oui, il est obligatoire de les séparer. Cette obligation est à la fois réglementaire et fonctionnelle. Les eaux usées (cuisine, douche, WC) sont envoyées vers un système d’assainissement (collectif ou individuel), alors que les eaux pluviales (toiture, terrasse, caniveaux) doivent être évacuées en surface ou vers un système de rétention. Les mélanger est interdit dans quasiment toutes les communes. Pourquoi ? D’abord pour des raisons sanitaires. Ensuite parce que cela surcharge inutilement les stations d’épuration. Et enfin, parce qu’un réseau public d’assainissement n’est pas conçu pour absorber de gros volumes pluviaux. Si vous raccordez vos gouttières à votre évacuation d’eaux usées, vous provoquez potentiellement des refoulements dans toute la rue à chaque averse. En cas de contrôle du SPANC, c’est une non-conformité, et une obligation de mise aux normes.
Plans anciens, réseaux combinés et erreurs invisibles
Dans les faits, beaucoup de maisons anciennes ont encore des réseaux combinés. Ce sont des configurations héritées de pratiques anciennes, souvent faites sans réel contrôle. Il faut donc absolument les identifier sur un plan assainissement à jour, et prévoir un schéma de séparation si besoin. Ce travail se fait sur le terrain, par inspection caméra, traçage coloré, ou détection radar. Une canalisation maison qui collecte à la fois les eaux usées et les eaux pluviales est une anomalie fonctionnelle. Elle doit être traitée comme telle, avant même de penser à raccorder une extension ou de demander une conformité.
Assainissement individuel : tout doit être tracé et vérifiable
Dans les zones non raccordées, on parle d’assainissement individuel. Là encore, le plan canalisation doit détailler chaque élément : fosse toutes eaux, bac à graisse, épandage, pompe de relevage, regards de répartition. Ces plans sont indispensables pour la maintenance, la vidange, ou le remplacement partiel d’un réseau. Ils permettent aussi de vérifier que les distances réglementaires sont bien respectées : 3 m des limites de propriété, 35 m d’un puits, etc. Trop souvent, les installations anciennes sont enterrées sans marquage, et il faut faire appel à un professionnel équipé pour localiser précisément les conduites, même en l’absence de tout plan.
Le SIG et les données publiques, oui… mais à compléter systématiquement
Un dernier point : l’usage des données publiques est utile mais ne remplace jamais la détection. Le réseau public peut vous fournir des informations d’orientation, mais pas les détails exacts de votre raccordement. Et les plans disponibles via le cadastre ou le SIG communal sont généralement limités aux voiries. Pour un plan canalisation maison réellement fiable, il faut un diagnostic précis, une détection terrain avec radar et sondes, un relevé topographique, et un rendu DAO exploitable. Sinon, vous restez dans l’approximation.
